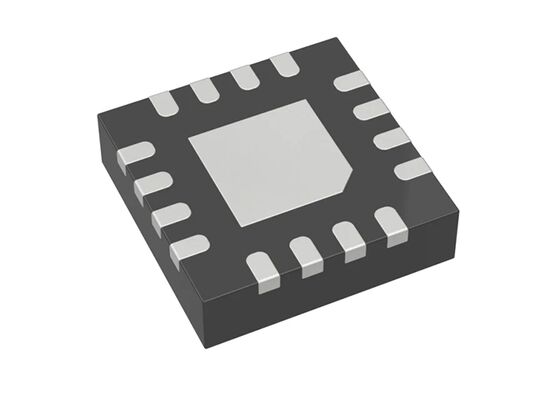

TPC112S8U Chip de circuit intégré octal 12 bits convertisseur numérique-analogique basse consommation haute performance

TPC112S8U puce de circuit intégré octal 12 bits DAC à faible consommation et haute performance

Définition du produit TPC112S8U
Le TPC112S8U est un convertisseur numérique-analogique de 16 bits et 12 bits compatible avec les broches.Les dispositifs utilisent une référence externe de précision appliquée par l'entrée haute résistance pour un fonctionnement rail-rail et une faible consommation d'énergie du système..

TPC112S8U accepte une large plage de tension d'alimentation de 2,7 V à 5,5 V.Les pièces intègrent un circuit de redémarrage d'alimentation pour s'assurer que la puissance de sortie du DAC atteint 0 V et y reste jusqu'à ce qu'une écriture valide ait lieu.

L'amplificateur de sortie de précision intégré à la puce du TPC112S8U permet d'obtenir un basculement de sortie rail-rail.l'entrée d'inversion de l'amplificateur de sortie est disponible pour les utilisateursLe TPC112S8U utilise une interface série polyvalente à 3 fils qui fonctionne à des fréquences d'horloge allant jusqu'à 30 MHz et est compatible avec les normes d'interface SPI®, QSPITM, MICROWIRETM et DSP.

Les spécifications du TPC112S8U

Résolution:12
VDD (V):2.7 à 5.5
Nombre de chaînes:8
Type de sortie:tension tamponnée
Type de référence:Ext
Temps de réglage (μS):14
Architecture: chaîne
Statut de sortie POR:0
L'indicateur d'indice est le suivant:
DNL (LSB, max): ± 1
L'erreur de décalage (mV, max): ± 30
Le système de mesure de la température doit être équipé d'un système de mesure de la température de l'air.80
L'erreur de gain (en % de la FSR, max.): ±0.3
La tension de sortie doit être comprise entre:
D à A Impulse de défaillance (nV-sec):2
Type d'interface: SPI
Plage de température (°C): -40 à +125

Caractéristiques du TPC112S8U
DAC octal, 12 bits compatibles avec des broches
• Faible consommation électrique (type 1,6 mA)
• Nonlinéarité différentielle: ± 1 LSB (maximum)
• Énergie de défaillance: 2 nV-s
• Réinitialisation à zéro
• Plage d'alimentation: de 2,7 V à 5,5 V
• Opération de sortie rail-rail tamponnée
• Réinitialisation de l'alimentation en toute sécurité (POR) à zéro sortie DAC
• Interface série rapide à 30 MHz, 3 fils, SPI/QSPI/MICROWIRE
• Entrées Schmitt-Trigger pour l'interface directe de l'optocoupleur
• Facilité d'interruption SYNC

Applications du TPC112S8U
Ajustement des gains et des dépréciations
Contrôle de processus et servo-boucles
Voltage et sources de courant programmables
Amortisseurs programmables
Équipement d'essai automatique
