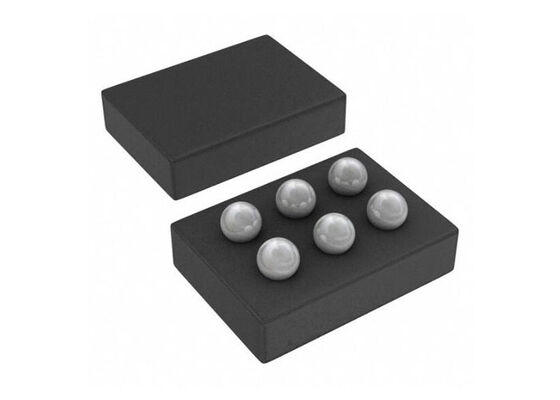

LMG1020YFFR Circuit intégré Puce Driver de grille côté bas à canal unique DSBGA6
Le LMG1020YFFR est un driver côté bas unique, spécialement conçu pour piloter les FET GaN et les MOSFET de niveau logique dans les applications à haute vitesse, notamment LiDAR, les systèmes de temps de vol, la reconnaissance faciale et divers convertisseurs de puissance nécessitant des drivers côté bas.
Aperçu du produit
La simplicité de conception du LMG1020YFFR permet des délais de propagation extrêmement rapides de 2,5 nanosecondes et une largeur d'impulsion minimale de 1 nanoseconde. La force d'entraînement est réglable indépendamment pour les fronts montants et descendants en connectant des résistances externes entre la grille et OUTH et OUTL, respectivement.
Spécifications techniques
| Paramètre |
Valeur |
| Configuration pilotée |
Côté bas |
| Type de canal |
Unique |
| Nombre de drivers |
1 |
| Type de grille |
MOSFET (N-Channel, P-Channel) |
| Tension - Alimentation |
4.75V ~ 5.25V |
| Tension logique - VIL, VIH |
1.8V, 1.7V |
| Courant - Sortie de crête (Source, Sink) |
7A, 5A |
| Type d'entrée |
Inverseur, Non-inverseur |
| Temps de montée / descente (Typ) |
375ps, 350ps |
| Température de fonctionnement |
-40°C ~ 125°C (TJ) |
| Type de montage |
Montage en surface |
| Package / Boîtier |
6-UFBGA, DSBGA |
| Package du dispositif du fournisseur |
6-DSBGA |
Principales caractéristiques
- Driver de grille ultra-rapide côté bas pour FET GaN et silicium
- Largeur d'impulsion d'entrée minimale de 1 ns
- Jusqu'à 60 MHz de fonctionnement
- Délai de propagation typique de 2,5 ns, maximum de 4,5 ns
- Temps de montée et de descente typique de 400 ps
- Courants de source de crête de 7 A et de puits de crête de 5 A
- Tension d'alimentation de 5 V
- Protection UVLO et surchauffe
Applications
- Systèmes LiDAR
- Drivers laser de temps de vol
- Systèmes de reconnaissance faciale
- Chargeurs sans fil de classe E
- Convertisseurs de puissance résonants VHF
- Redresseur synchrone basé sur GaN
- Appareils de réalité augmentée
