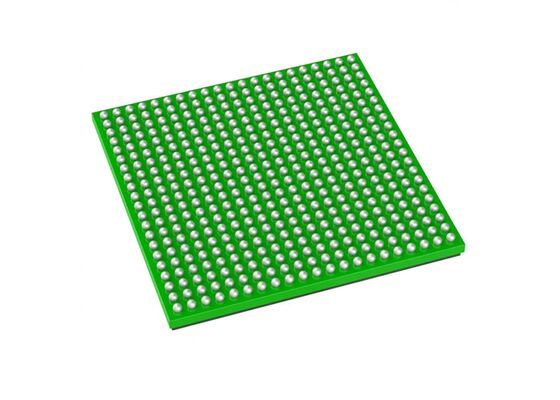

AM2432BKFGHIALXR Microcontrôleur Sitara MCU 800 MHz Dual-Core de qualité industrielle pour entraînements de moteurs et automates programmables

AM2432BKFGHIALXR Microcontrôleur MCU 800 MHz à double cœur SitaraTM Microcontrôleur 293-VFBGA

Description du produit AM2432BKFGHIALXR
L'AM2432BKFGHIALXR est une extension du portefeuille de microcontrôleurs de haute performance de Sitara.comme les entraînements moteurs et les modules d'E/S à distance, qui nécessitent une combinaison de communications et de traitement en temps réel.

Les spécifications de l'AM2432BKFGHIALXR

Caractéristiques du AM2432BKFGHIALXR
Jusqu'à 2 sous-systèmes MCU Arm Cortex-R5F à double cœur fonctionnant à une fréquence allant jusqu'à 800 MHz, hautement intégrés pour le traitement en temps réel
Les grappes Arm Cortex-R5F à double noyau prennent en charge le fonctionnement à double noyau et à noyau unique.
32KB de cache I et 32KB de cache D par noyau R5F avec ECC SECDED sur toutes les mémoires
Un seul noyau: 128 Kb de TCM par grappe (128 Kb de TCM par noyau R5F)
Dual-core: 128KB de TCM par cluster (64KB de TCM par noyau R5F)
1 × MCU Arm Cortex-M4F à un seul noyau jusqu'à 400 MHz
256KB de SRAM avec ECC séquencée
Jusqu'à 2 Mo de RAM sur puce (OCSRAM) avec ECC séquencé:
Peut être divisé en banques de mémoire plus petites en incréments de 256 KB pour 8 banques de mémoire séparées
Chaque banque de mémoire peut être allouée à un seul noyau pour faciliter la partition des tâches logicielles
Le sous-système DDR (DDRSS)
Prend en charge les types de mémoire LPDDR4, DDR4
Bus de données à 16 bits avec ECC en ligne
Supporte des vitesses allant jusqu'à 1600 MT/s
Contrôleur de sécurité de gestion des dispositifs (DMSC-L)
Contrôleur centralisé du système SoC
Gère les services système, y compris le démarrage initial, la sécurité et la gestion de l'horloge/réinitialisation/alimentation
Communication avec différentes unités de traitement via le gestionnaire de messages
Interface simplifiée pour optimiser les périphériques inutilisés
Fonctionnalité de débogage sur puce via les interfaces JTAG et Trace)
Le sous-système de circulation des données (DMSS)
DMA de copie en bloc (BCDMA)
DMA par paquets (PKTDMA)
Proxy sécurisé (SEC_PROXY)
Accélérateur à anneau (RINGACC)
Sous-système de synchronisation temporelle
Module de synchronisation temporelle de la plateforme centrale (CPTS)
Gestionnaire de chronomètre (TIMERMANAGER) avec 1024 chronomètres
Synchronisation et comparaison de l' événement d' interruption des routeurs
2× Sous-systèmes de communication industrielle à gigabit (PRU_ICSSG)
Prise en charge facultative de Profinet IRT, Profinet RT, EtherNet/IP, EtherCAT, Réseaux sensibles au temps (TSN) et autres protocoles de réseau
Compatibilité arrière avec le PRU-ICSS de 10/100 Mb
Chaque PRU_ICSSG contient les éléments suivants:
3 fois les noyaux PRU RISC par tranche (2 fois la tranche par PRU_ICSSG)
Unité principale d'utilisation générale (UGP)
Les unités PRU en temps réel (PRU-RTU)
Le code de l'émetteur est le code de l'émetteur.
Chaque noyau PRU prend en charge les caractéristiques suivantes:
RAM d'instructions avec ECC
RAM à large bande
Multiplicateur avec accumulateur optionnel (MAC)
Accélérateur matériel CRC16/32
Échange de bytes pour la conversion Big/Little Endian
Accélérateur matériel SUM32 pour la somme de contrôle UDP
Gestionnaire de tâches pour le support de préemption
Jusqu'à 2 ports Ethernet
RGMII (10/100/1000)
MII (10/100)
Trois mémoires mémoires avec ECC
8 banques de mémoire scratchpad de 30 × 32 bits
Contrôleur d'interruption et gestionnaire de tâches
Périphériques Ethernet industriels (IEP) de 2 × 64 bits pour l'horodatage et d'autres fonctions de synchronisation temporelle
Interfaces du module de filtre Sigma-Delta (SDFM) 18 ×
logique de court-circuit
La logique du surcourant
Interfaces d'encodage de position multiprotocole 6 ×
1× Module de capture amélioré (ECAP)
UART compatible avec le 16550
Horloge dédiée à 192 MHz pour prendre en charge PROFIBUS de 12 Mbps
Support de démarrage sécurisé
Réservation de la confiance par le matériel (Root-of-Trust)
Prise en charge de la commutation RoT via la clé de sauvegarde
Le soutien à la protection des prises de contrôle, à la protection de la propriété intellectuelle et à la protection contre le recul
Co-processeur de sécurité (DMSC-L) pour la gestion des clés et de la sécurité, avec interconnexion dédiée au niveau des appareils pour la sécurité
Cachet de garde/régulateur/CPI sécurisé
Support étendu des pare-feu pour l'isolement
Accélération cryptographique prise en charge
Moteur de cryptographie sensible à la session avec la possibilité de basculer automatiquement le matériel clé en fonction du flux de données entrant
Prend en charge les cœurs cryptographiques
Tailles de clés AES ¥ 128-/192-/256-bit
SHA2 ‡ 224-/256-/384-/512-bit taille des clés
DRBG avec véritable générateur de nombres aléatoires
PKA (Accélérateur de clé publique) pour faciliter le traitement RSA/ECC pour le démarrage sécurisé
Débogage de la sécurité
Accès sécurisé au débogage contrôlé par logiciel
Débogage conscient de sécurité
6 ports de circuits intégrés (I2C)
9 × modules universels de réception/transmission asynchrone (UART)
Convertisseurs analogiques-numériques (ADC) de 1 × 12 bits
Taux d'échantillonnage configurable jusqu'à 4 MSPS
8 fois les entrées analogiques multiplexées
Contrôleurs à interfaces périphériques en série (SPI) 7× multicanal
3× Modules d'entrée/sortie à usage général (GPIO)
Modules de modulation de la largeur d'impulsion améliorée (EPWM) 9 ×
Modules de capture améliorée (ECAP)
Modules de pulsation d'encodeur à quadrature améliorée (EQEP)
2× modules MCAN (Modular Controller Area Network) avec une prise en charge complète de CAN-FD
2x cœurs d'émetteur d'interface série rapide (FSITX)
6x cœurs de récepteur d'interface série rapide (FSIRX)

Applications du produit AM2432BKFGHIALXR
Contrôleur logique programmable (PLC)
Moteurs moteurs
Départ à distance
Robots d'automatisation d'usine
Robots industriels et collaboratifs
Porte d'accès de surveillance de l'état
Module de communication
Émetteur de champ
Épreuve et mesure
Robots mobiles industriels
Robots pour la domotique
Contrôleur à usage général
