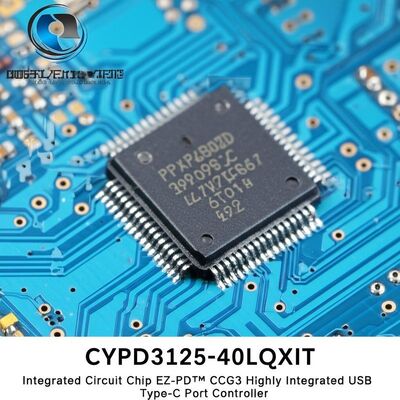

CYPD3125-40LQXIT Circuit intégré EZ-PD™ CCG3 Contrôleur de port USB Type-C hautement intégré
Le CYPD3125-40LQXIT EZ-PD™ CCG3 est un contrôleur USB Type-C hautement intégré qui est conforme aux dernières normes USB Type-C et Power Delivery. Ce contrôleur fournit une solution complète de contrôle de port USB Type-C et USB-Power Delivery pour les ordinateurs portables, les dongles, les moniteurs, les stations d'accueil et les adaptateurs d'alimentation.
Spécifications techniques
| Applications |
USB Type C |
| Processeur principal |
ARM® Cortex®-M0 |
| Type de mémoire de programme |
FLASH (128 Ko) |
| Taille de la RAM |
8K x 8 |
| Interface |
I2C, SPI, UART/USART, USB |
| Nombre d'E/S |
20 |
| Tension - Alimentation |
2.7V ~ 5.5V |
| Température de fonctionnement |
-40°C ~ 85°C (TA) |
Principales caractéristiques
- Prise en charge Type-C et USB-PD avec USB Power Delivery 3.0 intégré
- Émetteur-récepteur BMC USB-PD et FET VCONN intégrés
- Résistances configurables RA, RP et RD
- Prise en charge de la détection de batterie déchargée
- Commutation de rôle rapide intégrée et messagerie de données étendue
- Prend en charge un port USB Type-C
- Protection contre les surintensités (OCP) et protection contre les surtensions (OVP) matérielles intégrées
- Sous-système MCU 32 bits avec processeur ARM Cortex-M0 48 MHz
- 128 Ko de Flash et 8 Ko de SRAM
- Le bloc Crypto matériel permet l'authentification
- Contrôleur de périphérique USB pleine vitesse prenant en charge la classe de périphérique Billboard
- Minuteries et compteurs intégrés pour les exigences du protocole USB-PD
- Quatre blocs de communication série (SCB) reconfigurables en temps d'exécution
- Oscillateur intégré éliminant le besoin d'une horloge externe
- Fonctionnement de 2,7 V à 21,5 V
- 2x pilotes de porte à double sortie intégrés pour le contrôle de commutation FET VBUS externe
- Broche de tension d'alimentation indépendante pour GPIO (signalisation de 1,71 V à 5,5 V)
- Modes basse consommation : Réinitialisation : 30 µA, Veille profonde : 30 µA, Veille : 3,5 mA
- Protection ESD au niveau du système sur les broches CC, SBU, DPLUS, DMINUS et VBUS
- ± 8 kV décharge de contact et ±15 kV décharge par intervalle d'air (IEC61000-4-2 niveau 4C)
- Disponible en boîtiers QFN à 40 broches, QFN à 32 broches et CSP à 42 billes
- Prend en charge la plage de température industrielle (-40 °C à +105 °C)
