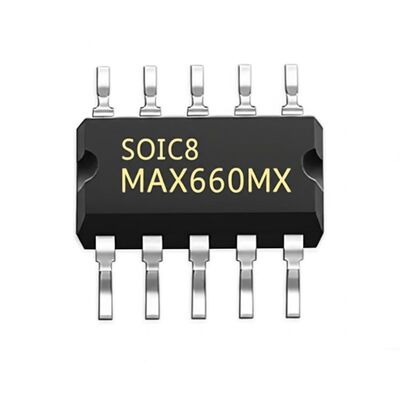

Circuit intégré MAX660MX, convertisseur de tension à pompe de charge CMOS 100mA SOIC8
Le convertisseur de tension à pompe de charge CMOS MAX660MX est un convertisseur ou un doubleur polyvalent à capacité commutée non régulé. Fonctionnant avec une large tension d'alimentation de 1,5 V à 5,5 V, le MAX660MX utilise deux condensateurs peu coûteux pour fournir 100 mA de courant de sortie sans le coût, la taille et les interférences électromagnétiques liés aux convertisseurs à base d'inducteurs.
Avec un courant de fonctionnement de seulement 120µA et un rendement de fonctionnement supérieur à 90 % pour la plupart des charges, le MAX660MX offre des performances idéales pour les systèmes alimentés par batterie. L'appareil peut être utilisé directement en parallèle pour réduire l'impédance de sortie, fournissant ainsi plus de courant à une tension donnée.
Spécifications
| Fonction |
Ratiométrique |
| Configuration de sortie |
Positive ou Négative |
| Topologie |
Pompe de charge |
| Type de sortie |
Fixe |
| Nombre de sorties |
1 |
| Tension - Entrée (Min) |
1.5V |
| Tension - Entrée (Max) |
5.5V |
| Tension - Sortie (Min/Fixe) |
-Vin, 2Vin |
| Courant - Sortie |
100mA |
| Fréquence - Commutation |
10kHz, 80kHz |
| Redresseur synchrone |
Non |
| Température de fonctionnement |
-40°C ~ 85°C (TA) |
| Type de montage |
Montage en surface |
| Boîtier / Boîtier |
8-SOIC (0.154", Largeur 3.90mm) |
| Boîtier du dispositif du fournisseur |
8-SOIC |
Principales caractéristiques
Inverse ou double la tension d'alimentation d'entrée
Boîtier SO-8 étroit
Résistance de sortie typique de 6,5 Ω
Rendement de conversion typique de 88 % à 100 mA
Fréquence d'oscillateur sélectionnable : 10 kHz/80 kHz
Applications
Ordinateurs portables Téléphones portables Instruments médicaux Alimentations d'amplificateurs opérationnels Alimentations d'interface Instruments portables
