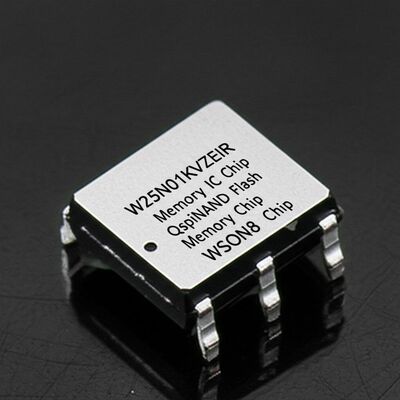

Puce de mémoire IC W25N01KVZEIR - Mémoire Flash QspiNAND SLC 1Gbit
Le W25N01KVZEIR est une puce de mémoire Flash QspiNAND SLC 1Gbit qui offre une solution de stockage optimale pour les systèmes avec des contraintes d'espace, de nombre de broches et de consommation d'énergie. Cette puce mémoire avancée fonctionne avec une seule alimentation de 2,7 V à 3,6 V avec une consommation de courant remarquablement faible de seulement 25 mA pendant le fonctionnement actif et de 10 µA en mode veille.
Le réseau de mémoire de 1 Gbit est organisé en 65 536 pages programmables, chacune contenant 2 048 octets. Des pages complètes peuvent être programmées simultanément à l'aide des données du tampon interne de 2 048 octets, tandis que les opérations d'effacement sont effectuées par groupes de 64 pages (effacement de bloc de 128 Ko).
Spécifications techniques
| Paramètre |
Spécification |
| Série |
SpiFlash® |
| Type de mémoire |
Non volatile |
| Format de mémoire |
FLASH |
| Technologie |
FLASH - NAND (SLC) |
| Taille de la mémoire |
1Gbit |
| Organisation de la mémoire |
128M x 8 |
| Interface mémoire |
SPI - Quad I/O |
| Fréquence d'horloge |
104 MHz |
| Temps de cycle d'écriture |
700µs |
| Temps d'accès |
7 ns |
| Tension d'alimentation |
2,7 V ~ 3,6 V |
| Température de fonctionnement |
-40°C ~ 85°C (TA) |
| Type de montage |
Montage en surface |
| Boîtier / Boîtier |
8-WDFN Pad exposé |
| Boîtier du dispositif du fournisseur |
8-WSON (8x6) |
Principales caractéristiques
Famille de mémoires QspiNAND
- W25N01KV : capacité de 1 Gbit / 128 Mo
- Interface SPI standard avec CLK, /CS, DI, DO, /WP, /Hold
- Prise en charge du SPI double avec CLK, /CS, IO0, IO1, /WP, /Hold
- Interface Quad SPI avec CLK, /CS, IO0, IO1, IO2, IO3
- Compatible avec les commandes flash série SPI standard
Fonctionnement haute performance
- Vitesses d'horloge SPI standard/double/quadruple de 104 MHz
- Performances SPI double/quadruple équivalentes à 208/416 MHz
- Opérations de programmation et d'effacement rapides
- Endurance de 60 000 cycles d'effacement/programmation
- Capacité de rétention des données de 10 ans
Efficacité énergétique et fiabilité
- Alimentation unique de 2,7 V à 3,6 V
- Faible consommation d'énergie : 25 mA actif, 10 µA en veille
- Large plage de températures de fonctionnement : -40°C à +85°C/105°C
Architecture avancée
- Architecture d'effacement de bloc flexible de 128 Ko
- Capacité d'effacement de bloc uniforme de 128 Ko
- Méthodes de chargement de données multi-pages pour une flexibilité accrue
Sécurité et protection améliorées
- ECC 4 bits sur puce pour l'intégrité du réseau de mémoire
- Blocs 0-7 et 1020-1023 validés en usine avec ECC activé
- Bits d'état ECC pour la surveillance des résultats
- Protection en écriture logicielle et matérielle
- Verrouillage de l'alimentation et protection OTP
- ID unique et pages de paramètres
- Dix pages OTP de 2 Ko pour le stockage sécurisé des données
