MP6536DU-LF 26V circuits intégrés à trois canaux à demi-pont avec courant de sortie de 5,5 A QFN40

MP6536DU-LF 26V circuits intégrés à trois canaux à demi-pont avec courant de sortie de 5,5 A QFN40
MP6536DU-LF 26V circuits intégrés à trois canaux à demi-pont avec courant de sortie de 5,5 A QFN40

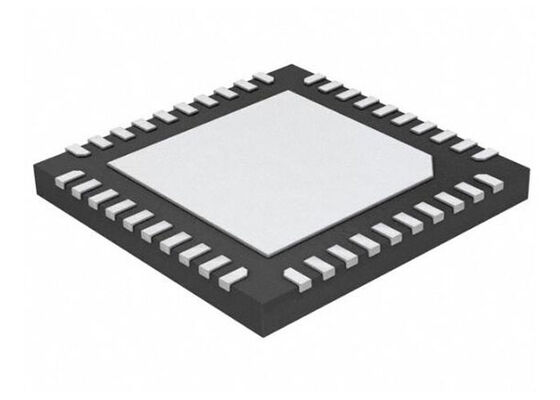

Image Grand :  MP6536DU-LF 26V circuits intégrés à trois canaux à demi-pont avec courant de sortie de 5,5 A QFN40

Détails sur le produit:
Lieu d'origine: CN
Nom de marque: Original Factory
Certification: Lead free / RoHS Compliant
Numéro de modèle: MP6536DU-LF
Conditions de paiement et expédition:
Quantité de commande min: 10
Prix: Contact for Sample
Détails d'emballage: QFN-40
Délai de livraison: 5-8 jours ouvrables
Conditions de paiement: T / T, L / C, Western Union
Contact

MP6536DU-LF 26V circuits intégrés à trois canaux à demi-pont avec courant de sortie de 5,5 A QFN40

Définition
Part Number: MP6536DU-LF Output Current: 5.5 A
Pd - Power Dissipation: 4.2 W Voltage - Supply: 5V ~ 26V
Rds On (Typ): 140mOhm LS + HS Operating Temperature: -40°C ~ 125°C (TJ)
Mettre en évidence:

CI pilote 26 V

,

Pilote demi-pont 3 canaux

,

Puce de circuit intégré de courant de sortie 5

MP6536DU-LF Circuit intégré - Puce 26V, pilote de pont en H à 3 canaux, QFN40
Le MP6536DU-LF est un circuit intégré de pilote de pont en H à 3 canaux, conçu spécifiquement pour piloter des moteurs CC sans balais à 3 phases. Ce composant avancé intègre des fonctions de protection complètes, notamment un mode d'arrêt à faible courant, un mode veille, une protection contre les sous-tensions en entrée, une limitation de courant, un arrêt thermique et une sortie de signal de défaut.
Spécifications du produit
Paramètre Valeur
Configuration de sortie Demi-pont (3)
Applications Moteurs CC, usage général
Interface Logique, PWM
Type de charge Capacitif
Technologie MOSFET de puissance
Rds On (Typ) 140mOhm LS + HS
Courant - Sortie / Canal 5.5A
Courant - Sortie de crête 5.5A
Tension - Alimentation 5V ~ 26V
Tension - Charge 5V ~ 26V
Température de fonctionnement -40°C ~ 125°C (TJ)
Caractéristiques Circuit d'amorçage
Protection contre les défauts Limitation de courant, Surtempérature, Court-circuit, UVLO
Type de montage Montage en surface
Boîtier / Boîtier 40-VFQFN Pad exposé
Boîtier du dispositif du fournisseur 40-QFN (5x5)
Principales caractéristiques
  • Plage de fonctionnement VDD de 5V à 26V
  • Capacité de sortie de courant de crête de ±5,5A
  • Prise en charge d'une fréquence PWM allant jusqu'à 1 MHz
  • Commutateurs d'alimentation intégrés protégés de 0,14Ω
  • Temps mort de commutation de 10 ns
  • Tous les commutateurs sont limités en courant
  • Protection interne contre les sous-tensions
  • Protection thermique interne
  • Protection contre les courts-circuits
  • Signal de sortie de défaut pour la surveillance du système
Applications principales
Systèmes d'entraînement de moteurs BLDC triphasés
