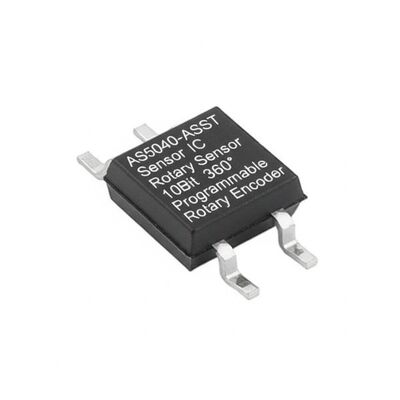

AS5040-ASST Capteur CI rotatif avec résolution 10 bits, angle de fonctionnement de 360° et vitesse de rotation maximale de 30 000 tr/min

AS5040-ASST Capteur CI rotatif avec résolution 10 bits, angle de fonctionnement de 360° et vitesse de rotation maximale de 30 000 tr/min
AS5040-ASST Capteur CI rotatif avec résolution 10 bits, angle de fonctionnement de 360° et vitesse de rotation maximale de 30 000 tr/min AS5040-ASST Capteur CI rotatif avec résolution 10 bits, angle de fonctionnement de 360° et vitesse de rotation maximale de 30 000 tr/min

Image Grand :  AS5040-ASST Capteur CI rotatif avec résolution 10 bits, angle de fonctionnement de 360° et vitesse de rotation maximale de 30 000 tr/min

Détails sur le produit:
Lieu d'origine: CN
Nom de marque: Original Factory
Certification: Lead free / RoHS Compliant
Numéro de modèle: AS5040-ASST
Conditions de paiement et expédition:
Quantité de commande min: 10
Prix: Contact for Sample
Détails d'emballage: SSOP-16
Délai de livraison: 5-8 jours ouvrables
Conditions de paiement: T/T, L/C, Western Union
Contact

AS5040-ASST Capteur CI rotatif avec résolution 10 bits, angle de fonctionnement de 360° et vitesse de rotation maximale de 30 000 tr/min

Définition
Numéro de pièce: AS5040-ASST Courant de l'offre d'exploitation: 16 mA
Type de précision.: 0.5 ° Angle de fonctionnement: 360 degrés
Résolution: 10 bits Vitesse de rotation - max: 30 000 tr/min
Mettre en évidence:

CI de capteur de résolution 10 bits

,

Angle de fonctionnement de 360° Capteur rotatif

,

30

AS5040-ASST Capteur CI Rotatif Capteur 10Bit 360º Encodeur Rotatif Magnétique Programmable
AS5040-ASST Capteur CI Rotatif Capteur 10Bit 360º Encodeur Rotatif Magnétique Programmable
Description du produit
L'AS5040-ASST est un capteur de position rotative 10 bits conçu pour la mesure angulaire absolue avec une sortie incrémentale sur une rotation complète de 360°. Utilisant la technologie de capteur magnétique sans contact, cet encodeur est idéal pour les applications sur axe où un simple aimant à 2 pôles tourne au-dessus ou en dessous du CI du capteur. La position zéro peut être programmée directement dans l'appareil, fournissant une mesure précise de la position angulaire avec une résolution de 10 bits (1024 positions par révolution). La sortie numérique est disponible via l'interface série (SSI) et le signal de sortie PWM.
Spécifications
Type d'encodeur Magnétique
Type de sortie PWM
Impulsions par révolution 512
Tension - Alimentation 4.5V ~ 5.5V
Type d'actionneur Aimant externe, non inclus
Cliquet Non
Interrupteur intégré Non
Type de montage Montage en surface
Style de terminaison SMD (SMT) Tab
Principales caractéristiques
  • Codage de position rotative haute résolution sans contact sur 360 degrés
  • Résolution, paires de pôles et position zéro programmables par l'utilisateur
  • Interface de communication série (SSI)
  • Sortie modulée en largeur d'impulsion (PWM) 10 bits
  • Sortie quadrature A/B et Index
  • Signal de sortie pas/direction et Index
  • Commutation à 3 phases pour moteurs CC sans balais
  • Vitesses rationnelles jusqu'à 30 000 tr/min
  • Mode de détection des pannes pour la surveillance du placement de l'aimant et la perte d'alimentation
  • Lecture série de plusieurs appareils interconnectés en utilisant le mode chaîne en guirlande
  • Fonctionnalité bouton-poussoir détecte le mouvement de l'aimant sur l'axe Z
  • Boîtier SSOP 16 (5,3 mm x 6,2 mm)
  • Large plage de températures : -40°C à 125°C
Applications
L'AS5040 est idéal pour :
  • Applications industrielles :Détection de position rotative sans contact, Robotique, Commutation de moteur CC sans balais, Outils électriques
  • Applications automobiles :Détection de la position du volant, Détection de la position de la pédale d'accélérateur, Encodeur de boîte de vitesses de transmission, Contrôle de la position des phares, Indicateur de position du siège électrique
  • Équipement de bureau : imprimantes, scanners, photocopieurs
  • Remplacement des encodeurs optiques
  • Interrupteurs rotatifs du panneau avant
  • Remplacement des potentiomètres
