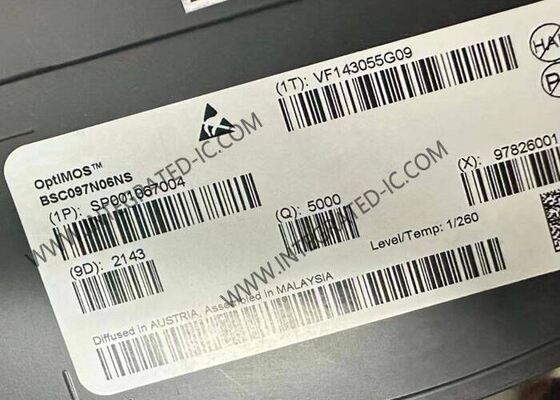

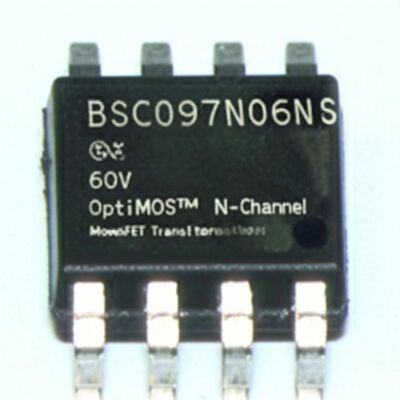

Puce de circuit intégré BSC097N06NS 60V OptiMOS™ Transistors MOSFET de puissance à canal N
Le BSC097N06NS est un transistor MOSFET de puissance à canal N 60V OptiMOS™ optimisé pour la rectification synchrone dans les alimentations à découpage (SMPS) que l'on trouve dans les serveurs, les ordinateurs de bureau et les chargeurs de tablettes. Ce composant est également idéal pour diverses applications industrielles, notamment le contrôle des moteurs, les micro-onduleurs solaires et les convertisseurs CC-CC à commutation rapide.
Spécifications
| Paramètre |
Valeur |
| Type de FET |
Canal N |
| Technologie |
MOSFET (Oxyde métallique) |
| Tension Drain-Source (Vdss) |
60 V |
| Courant - Drain continu (Id) @ 25°C |
46A (Tc) |
| Tension de commande (Max Rds On, Min Rds On) |
6V, 10V |
| Rds On (Max) @ Id, Vgs |
9.7mOhm @ 40A, 10V |
| Vgs(th) (Max) @ Id |
3.3V @ 14µA |
| Charge de grille (Qg) (Max) @ Vgs |
15 nC @ 10 V |
| Vgs (Max) |
±20V |
| Capacité d'entrée (Ciss) (Max) @ Vds |
1075 pF @ 30 V |
| Dissipation de puissance (Max) |
2.5W (Ta), 36W (Tc) |
| Température de fonctionnement |
-55°C ~ 175°C (TJ) |
| Type de montage |
Montage en surface |
| Boîtier du dispositif du fournisseur |
PG-TDSON-8-6 |
| Boîtier / Boîtier |
8-PowerTDFN |
Principales caractéristiques
- MOSFET à canal N optimisés pour les SMPS hautes performances
- Température nominale de 175°C
- Testé à 100 % en avalanche
- Résistance thermique supérieure
- 40 % de RDSon en moins par rapport aux appareils alternatifs
- 40 % de FOM amélioré par rapport aux appareils similaires
- Placage de plomb sans plomb ; conforme à la directive RoHS
- Sans halogène selon IEC61249-2-21
Applications
- Système de gestion de batterie (BMS) automobile - 48 V
- Alimentation USB automobile - Unité principale
- Outils électriques sans fil et équipements électriques d'extérieur
- Solutions d'alimentation sur rail DIN
- Solutions de systèmes de robots industriels pour l'industrie 4.0
