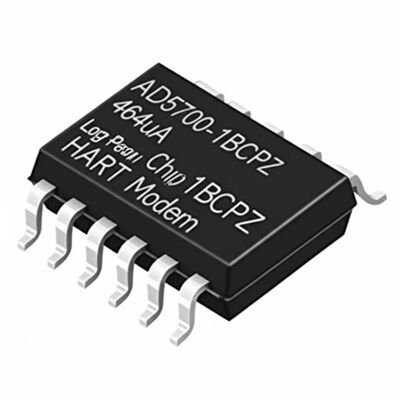

AD5700-1BCPZ Circuit intégré - Puce 464μA Modem HART monocanal basse consommation
L'AD5700-1BCPZ est une solution de modem HART® FSK half-duplex entièrement intégrée sur une seule puce, conçue pour répondre aux exigences de la couche physique HART. Ce circuit intégré compact intègre tous les filtrages, la détection de signal, la modulation, la démodulation et les fonctions de génération de signal nécessaires, ne nécessitant que peu de composants externes. L'oscillateur interne de précision à 0,5 % réduit considérablement les exigences d'espace sur la carte, ce qui le rend idéal pour les applications alimentées par ligne, tant en configurations maître qu'esclave.
Spécifications
| Format de données |
HART |
| Alimentation |
1.71V ~ 5.5V |
| Type de montage |
Montage en surface |
Principales caractéristiques
- Modem FSK entièrement intégré conforme à la norme HART
- Fréquences de décalage sinusoïdal de 1200 Hz et 2200 Hz
- Courant d'alimentation maximal de 115 μA en mode réception
- Adapté aux applications intrinsèquement sûres
- Filtre passe-bande de réception intégré
- Composants externes minimaux requis
- Cadencement optimisé pour diverses configurations de système
- Oscillateur à cristal à très faible consommation (60 μA maximum)
- Compatibilité avec une source d'horloge CMOS externe
- Oscillateur interne de précision (AD5700-1 uniquement)
- Sortie HART tamponnée avec capacité de pilotage supplémentaire
- Classement ESD HBM de 8 kV
- Plage d'alimentation de 1,71 V à 5,5 V
- Compatibilité d'interface de 1,71 V à 5,5 V
- Plage de température de fonctionnement de −40°C à +125°C
- Boîtier LFCSP compact de 4 mm × 4 mm
- Conformité à la couche physique HART
- Prise en charge de l'interface UART
Applications
- Transmetteurs de terrain
- Multiplexeurs HART
- Modules d'E/S analogiques PLC et DCS
- Solutions de connectivité réseau HART
