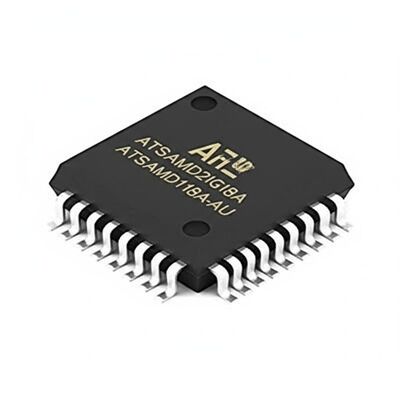

Microcontrôleur ATSAMD21G18A-AU MCU
Microcontrôleur 32 bits hautes performances doté d'un processeur ARM Cortex-M0+ à 48 MHz avec 256 Ko de mémoire Flash et 32 Ko de SRAM. Ce MCU à faible consommation offre des options de connectivité complètes et des périphériques avancés pour les applications industrielles.
Aperçu du produit
L'ATSAMD21G18A-AU est un microcontrôleur basse consommation utilisant le processeur Arm® Cortex®-M0+ 32 bits. Disponible en configuration 48 broches avec jusqu'à 256 Ko de Flash et 32 Ko de SRAM, il fonctionne à une fréquence maximale de 48 MHz et atteint 2,46 CoreMark/MHz. Conçu pour une migration transparente au sein de la série de produits, il dispose de modules périphériques identiques, d'un code compatible hexadécimal, d'une carte d'adresses linéaire identique et de chemins de migration compatibles avec les broches.
Spécifications techniques
| Série | SAM D21G, Sécurité fonctionnelle (FuSa) |
| Processeur principal | ARM® Cortex®-M0+ |
| Taille du cœur | 32 bits |
| Vitesse | 48 MHz |
| Connectivité | I2C, LINbus, SPI, UART/USART, USB |
| Périphériques | Détection/Réinitialisation de sous-tension, DMA, I2S, POR, PWM, WDT |
| Nombre d'E/S | 38 |
| Taille de la mémoire programme | 256 Ko (256K x 8) |
| Type de mémoire programme | FLASH |
| Taille de la RAM | 32K x 8 |
| Tension d'alimentation | 1,62 V ~ 3,6 V |
| Convertisseurs de données | A/N 14x12b ; N/A 1x10b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C ~ 85°C (TA) |
| Type de montage | Montage en surface |
| Boîtier du dispositif du fournisseur | 48-TQFP (7x7) |
| Boîtier / Étui | 48-TQFP |
Principales caractéristiques
Multiplicateur matériel à cycle unique
Tampon de micro-trace
256 Ko de Flash auto-programmable dans le système
Mémoire SRAM de 32 Ko
Réinitialisation à la mise sous tension (POR) et détection de sous-tension (BOD)
Options d'horloge interne et externe avec boucle à verrouillage de fréquence numérique (DFLL48M) de 48 MHz
Contrôleur d'interruptions externe (EIC) avec 16 interruptions externes
Interface de programmation de débogage à fil série (SWD) à deux broches
Compatible avec SAM D20
Modes veille et veille avec périphériques SleepWalking
Contrôleur d'accès direct à la mémoire (DMAC) à 12 canaux
Système d'événements à 12 canaux
Configurations multiples de minuterie/compteur
Génération de motifs PWM synchronisée
Protection contre les défauts déterministe et temps mort configurable
Tramage pour une résolution accrue
Compteur temps réel (RTC) 32 bits avec horloge/calendrier
Minuterie de surveillance (WDT)
Générateur CRC-32
Fonction de périphérique intégrée avec huit points de terminaison
Interfaces de communication complètes
Capacités analogiques avancées
Convertisseur numérique-analogique (DAC) 10 bits, 350 kps
Deux comparateurs analogiques (AC) avec comparaison de fenêtre
Détection tactile capacitive et de proximité à 256 canaux
38 broches GPIO
