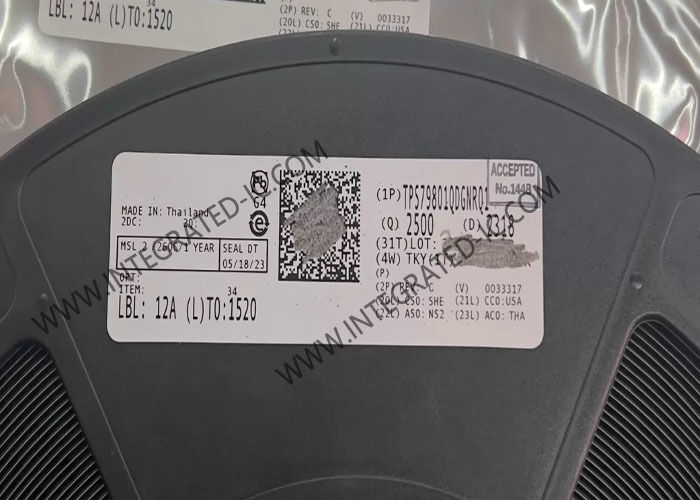

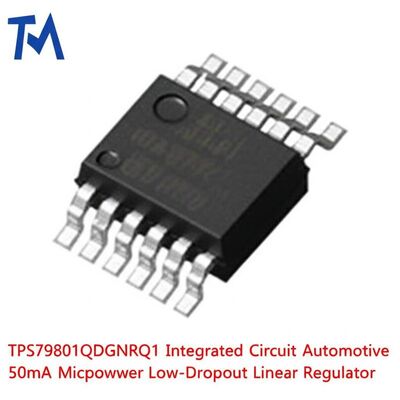

TPS79801QDGNRQ1 puce de circuit intégré
Régulateur linéaire à faible débit de microélectricité automobile 50 mA
Vue d'ensemble du produit
Le TPS79801QDGNRQ1 est le premier appareil d'une ligne de régulateurs linéaires à faible décharge (LDO) de micro-puissance haute tension de 50 V.Ce composant automobile fournit un courant de sortie de 50mA avec une tension de sortie exceptionnellement faible de seulement 300mVConçu pour des applications à faible courant d'arrêt et à haute tension (50V), il est doté d'un courant de fonctionnement de 40 μA et d'un courant d'arrêt de 1 μA en mode arrêt,ce qui le rend idéal pour les systèmes alimentés par batterie et les applications haute tension.
Spécifications techniques
| Paramètre |
Valeur |
| Configuration de sortie |
Positif |
| Type de sortie |
Réglable |
| Nombre de régulateurs |
1 |
| Voltage - Entrée (max) |
50 V |
| Voltage - sortie (min/fixe) |
1.275V |
| Voltage - sortie (maximum) |
28 V |
| Désactivation de l'appareil |
0.55V @ 50mA |
| Courant - sortie |
50 mA |
| Courant - Quiescence (QI) |
80 μA |
| Courant - alimentation (maximum) |
3.3 mA |
| RSEP |
Pour les appareils à commande numérique: |
| Caractéristiques de contrôle |
Activer |
| Caractéristiques de protection |
Sur courant, sur température, polarité inverse |
| Température de fonctionnement |
-40°C à 125°C |
| Grade |
Automobiles |
Principales caractéristiques
- AEC-Q100 qualifié pour les applications automobiles
- Grade de température 1: de -40°C à +125°C, TA
- Large plage de tension d'entrée: de 3 V à 50 V
- courant de repos faible: 40 μA (typique)
- Faible tension de sortie: 300 mV (typique)
- courant de sortie: 50 mA
- Pas besoin de diodes de protection d'entrée
- Sortie réglable: de 1,275 V à 28 V
- Courant calme en arrêt: 1μA
- Stable avec un condensateur de sortie de 1μF
- Stable avec des condensateurs en aluminium, en tantale ou en céramique
- Protection contre les accumulateurs à entrée inverse
- Protection du débit de courant de sortie inverse
- Limitation thermique
- Disponible dans le paquet d'appareils HVSSOP PowerPAD à 8 broches
Applications
- Régulateurs à basse tension et haute tension
- Régulateurs pour systèmes à batterie
- Infrastructures de télécommunications
- Électronique automobile
