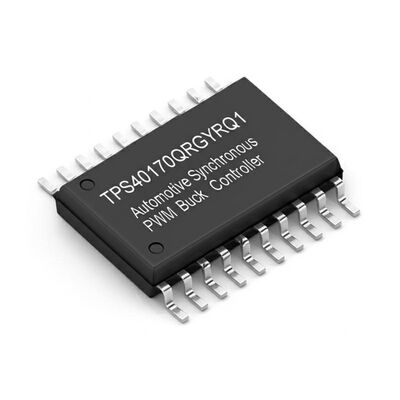

TPS40170QRGYRQ1 Contrôleur Buck PWM synchrone automobile
Le TPS40170QRGYRQ1 est un contrôleur buck PWM synchrone complet conçu pour les applications de convertisseurs CC-CC à haute densité de puissance et à haute fiabilité. Fonctionnant avec une plage de tension d'entrée de 4,5 V à 60 V, ce contrôleur met en œuvre un contrôle en mode tension avec une compensation d'anticipation de la tension d'entrée pour une réponse instantanée aux changements de tension d'entrée. La fréquence de commutation est programmable de 100 kHz à 600 kHz.
Spécifications clés
| Paramètre |
Valeur |
| Type de sortie |
Driver de transistor |
| Fonction |
Abaisseur (Step-Down) |
| Configuration de sortie |
Positive |
| Topologie |
Buck |
| Nombre de sorties |
1 |
| Phases de sortie |
1 |
| Alimentation en tension |
4.5V ~ 60V |
| Fréquence de commutation |
100kHz ~ 600kHz |
| Cycle de service (Max) |
95% |
| Redresseur synchrone |
Oui |
| Synchronisation d'horloge |
Oui |
| Fonctionnalités de contrôle |
Limite de courant, Activation, Contrôle de fréquence, Power Good, Démarrage progressif, Suivi |
| Température de fonctionnement |
-40°C ~ 125°C (TJ) |
| Type de montage |
Montage en surface |
| Boîtier / Conditionnement |
20-VFQFN Pad exposé |
| Boîtier du dispositif fournisseur |
20-VQFN (3.5x4.5) |
Fonctionnalités avancées
- Large plage de tension d'entrée de 4,5 V à 60 V
- Tension de référence de 600 mV avec une précision de 1 %
- UVLO et hystérésis programmables
- Contrôle en mode tension avec anticipation de tension
- Fréquence programmable entre 100 kHz et 600 kHz
- Synchronisation de fréquence bidirectionnelle avec option primaire et secondaire
- Protection contre les surintensités par détection FET côté basse et protection contre les courts-circuits par détection FET côté haute avec compensation thermique intégrée
- Démarrage progressif en boucle fermée programmable
- Prend en charge les sorties pré-polarisées
- Arrêt thermique à 165°C avec hystérésis
- Suivi de tension et surveillance de la qualité de l'alimentation
- ENABLE avec arrêt à faible courant de 1 µA
- Sortie LDO de 8 V et 3,3 V
- Diode bootstrap intégrée
- Boîtier VQFN (RGY) compact à 20 broches de 4,5 mm × 3,5 mm
Protection et surveillance du système
Le TPS40170QRGYRQ1 comprend des fonctionnalités complètes de protection du système, notamment un UVLO programmable, une protection contre les surintensités (OCP) programmable via la détection FET côté basse, une protection contre les courts-circuits (SCP) sélectionnable via la détection FET côté haute et une protection contre l'arrêt thermique.
Applications cibles
Systèmes avancés d'aide à la conduite (ADAS), systèmes d'infodivertissement automobiles et affichages de tableau de bord automobiles.
