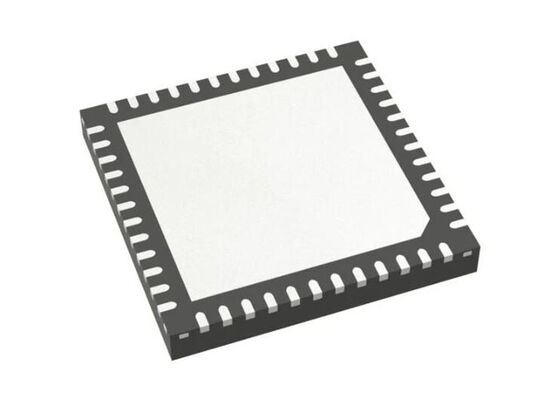

Microcontrôleur MCU STM32WB35CCU6A
Microcontrôleur sans fil STM32 2,4 GHz, faible consommation, multiprotocole
Aperçu du produit
Le STM32WB35CCU6A est un appareil sans fil multiprotocole et à très faible consommation intégrant une radio puissante conforme à la spécification Bluetooth® Low Energy SIG 5.4 et IEEE 802.15.4-2011. Il dispose d'un Arm® Cortex®-M0+ dédié aux opérations de bas niveau en temps réel.
Conçu pour un fonctionnement à très faible consommation, ce microcontrôleur est basé sur le cœur RISC Arm® Cortex®-M4 32 bits hautes performances fonctionnant jusqu'à 64 MHz. Le cœur comprend une unité de calcul en virgule flottante (FPU) prenant en charge le traitement des données en simple précision, un ensemble complet d'instructions DSP et une unité de protection de la mémoire (MPU) pour une sécurité accrue des applications.
L'appareil intègre des mémoires haute vitesse, notamment jusqu'à 512 Ko de mémoire flash, jusqu'à 96 Ko de SRAM, une interface mémoire flash Quad-SPI et des E/S et périphériques améliorés étendus.
Spécifications techniques
| Paramètre |
Spécification |
| Type |
TxRx + MCU |
| Famille/Norme RF |
802.15.4, BT |
| Protocole |
BT v5.3, Thread, Zigbee® |
| Modulation |
GFSK |
| Fréquence |
2,405 GHz ~ 2,48 GHz |
| Débit de données (Max) |
2 Mbps |
| Puissance de sortie |
6 dBm |
| Sensibilité |
-100 dBm |
| Taille de la mémoire |
256 Ko Flash, 96 Ko SRAM |
| Interfaces série |
ADC, I2C, SPI, UART, USART, USB |
| GPIO |
30 |
| Tension d'alimentation |
1,71 V ~ 3,6 V |
| Courant - Réception |
4,5 mA ~ 7,9 mA |
| Courant - Émission |
5,2 mA ~ 12,7 mA |
| Température de fonctionnement |
-40°C ~ 85°C (TA) |
| Type de montage |
Montage en surface |
| Boîtier / Boîtier |
48-UFQFN Exposed Pad |
| Boîtier du dispositif du fournisseur |
48-UFQFPN (7x7) |
Principales caractéristiques
Capacités radio
Émetteur-récepteur RF 2,4 GHz prenant en charge Bluetooth® 5.4, PHY et MAC IEEE 802.15.4-2011
Prise en charge de Thread 1.3 et Zigbee® 3.0
Sensibilité RX : -96 dBm (Bluetooth® Low Energy à 1 Mbit/s), -100 dBm (802.15.4)
Puissance de sortie programmable jusqu'à +6 dBm par pas de 1 dB
Balun intégré pour réduire la nomenclature
Prise en charge du débit de données de 2 Mbit/s
Processeur Arm® Cortex® M0+ 32 bits dédié pour la couche radio en temps réel
RSSI précis pour le contrôle de la puissance
Conformité aux normes ETSI EN 300 328, EN 300 440, FCC CFR47 Part 15 et ARIB STD-T66
Prise en charge des amplificateurs de puissance (PA) externes
Puces compagnons de dispositifs passifs intégrés (IPD) disponibles
Plateforme à très faible consommation
Plage d'alimentation de 1,71 à 3,6 V
Plages de température de -40°C à 85/105°C
Mode d'arrêt de 13 nA
Mode veille de 600 nA + RTC + 32 Ko de RAM
Mode Stop de 2,1 µA + RTC + 256 Ko de RAM
MCU en mode actif : < 53 µA/MHz lorsque RF et SMPS sont activés
Radio : Rx 4,5 mA / Tx à 0 dBm 5,2 mA
Performances du cœur
Processeur Arm® Cortex®-M4 32 bits avec FPU
Accélérateur en temps réel adaptatif pour l'exécution flash sans état d'attente
Fréquence jusqu'à 64 MHz
MPU, 80 DMIPS et instructions DSP
1,25 DMIPS/MHz (Drystone 2.1)
219,48 CoreMark® (3,43 CoreMark/MHz à 64 MHz)
Score 303 ULPMark™ CP
Mémoire et stockage
Jusqu'à 1 Mo de mémoire flash avec protection de secteur (PCROP)
Jusqu'à 256 Ko de SRAM avec contrôle de parité matérielle de 64 Ko
Registre de sauvegarde 20x 32 bits
Chargeur de démarrage prenant en charge les interfaces USART, SPI, I2C et USB
Capacité de mise à jour OTA (over the air) Bluetooth® Low Energy et 802.15.4
Interface mémoire Quad SPI avec XIP
1 Ko (128 mots doubles) OTP
Périphériques analogiques
ADC 12 bits 4,26 Msps, jusqu'à 16 bits avec suréchantillonnage matériel
2x comparateurs à très faible consommation
Sortie tamponnée de tension de référence précise de 2,5 V ou 2,048 V
Fonctionne jusqu'à 1,62 V
Applications
Domotique, bâtiment et ville
Alimentations et convertisseurs
