6EDL04N02PR Puce de circuit intégré 200V Conducteur de passerelle à demi-pont en trois phases avec 6 conducteurs et sortie de 165 mA

6EDL04N02PR Puce de circuit intégré 200V Conducteur de passerelle à demi-pont en trois phases avec 6 conducteurs et sortie de 165 mA
6EDL04N02PR Puce de circuit intégré 200V Conducteur de passerelle à demi-pont en trois phases avec 6 conducteurs et sortie de 165 mA 6EDL04N02PR Puce de circuit intégré 200V Conducteur de passerelle à demi-pont en trois phases avec 6 conducteurs et sortie de 165 mA

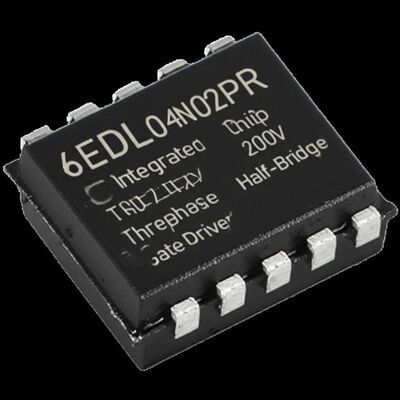

Image Grand :  6EDL04N02PR Puce de circuit intégré 200V Conducteur de passerelle à demi-pont en trois phases avec 6 conducteurs et sortie de 165 mA

Détails sur le produit:
Lieu d'origine: CN
Nom de marque: Original Factory
Certification: Lead free / RoHS Compliant
Numéro de modèle: 6EDL04N02PR
Conditions de paiement et expédition:
Quantité de commande min: 10
Prix: Contact for Sample
Détails d'emballage: TSSOP-28
Délai de livraison: 3-5 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000 pièces par jour
Contact

6EDL04N02PR Puce de circuit intégré 200V Conducteur de passerelle à demi-pont en trois phases avec 6 conducteurs et sortie de 165 mA

Définition
Numéro de pièce: 6EDL04N02PR Nombre de conducteurs :: Conducteur 6
Nombre de sorties:: Sortie 6 Courant de sortie:: 165 mA
Tension d'alimentation - Min:: Pour les appareils électroniques Tension d'alimentation - Max:: 17,5 V
Mettre en évidence:

Puce de circuit intégré 200V

,

Driver de grille à 6 pilotes

,

Driver de grille 165 mA

6EDL04N02PR puce de circuit intégré 200V pilote de passerelle à demi-pont à trois phases
Description du produit
Le 6EDL04N02PR est un pilote de pont complet pour contrôler des dispositifs d'alimentation tels que des transistors MOS ou des IGBT dans des systèmes en 3 phases avec une tension de blocage maximale de +600 V.En fonction de la technologie SOI utilisée, il existe une excellente robustesse sur les tensions transitoiresAucune structure de thyristor parasitaire n'est présente dans l'appareil, de sorte qu'aucune fermeture parasitaire ne peut se produire à toutes les températures et conditions de tension.
Les spécifications
Configuration à entraînement À demi-pont
Type de canal 3 phases
Nombre de conducteurs 6
Type de porte Le système d'aiguillage doit être équipé d'un dispositif d'aiguillage de type IGBT, MOSFET (canal N, canal P)
Voltage - alimentation 10 V à 17,5 V
Voltage logique - VIL, VIH 1.1V, 1.7V
Type d'entrée Ne pas inverser
Voltage latéral élevé - max (câble de démarrage) Pour l'électricité
Temps de montée / chute (type) 60 ans, 26 ans
Température de fonctionnement -40 °C à 125 °C (TJ)
Caractéristiques
  • Technologie SOI à film mince d'Infineon
  • Voltage de blocage maximal + 600 V
  • Courant de sortie source/évier +0,165 A/-0,375 A
  • Diode de démarrage intégrée ultra-rapide, à faible RDS ((ON)
  • Insensibilité de la sortie de pont aux tensions transitoires négatives jusqu'à -50 V données par la technologie SOI
  • Circuits de commande séparés pour les six conducteurs
  • Détection d'alimentation en surtension et sous tension
  • Retard externe programmable pour le dégagement de défaut après détection de surcourant
  • Éteindre' tous les interrupteurs pendant les conditions d'erreur d'entrée compatible CMOS et LSTTL (logique négative)
  • L'interconnexion des signaux de chaque phase pour éviter la conduction croisée
Applications
Appareils électroménagers, compresseurs de réfrigération, climatiseurs
Ventilateurs, pompes
Moteurs à entraînement, onduleurs à usage général
Outils électriques, véhicules électriques légers
