NGTB40N120FL2WG IGBT Transistor 1200V 80A 535W with Trench Field Stop Technology for Solar Inverters and UPS

NGTB40N120FL2WG IGBT Transistor 1200V 80A 535W with Trench Field Stop Technology for Solar Inverters and UPS
NGTB40N120FL2WG IGBT Transistor 1200V 80A 535W with Trench Field Stop Technology for Solar Inverters and UPS

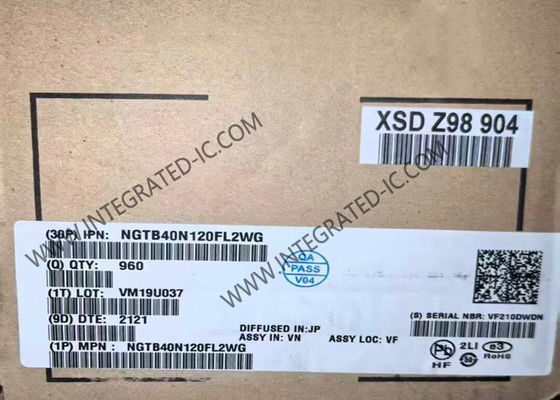

Image Grand :  NGTB40N120FL2WG IGBT Transistor 1200V 80A 535W with Trench Field Stop Technology for Solar Inverters and UPS

Détails sur le produit:
Lieu d'origine: CN
Nom de marque: Original Factory
Certification: Lead free / RoHS Compliant
Numéro de modèle: NGTB40N120FL2WG
Conditions de paiement et expédition:
Quantité de commande min: 10
Prix: Contact for Sample
Détails d'emballage: TO-247
Délai de livraison: 3-5 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000 pièces par jour
Contact

NGTB40N120FL2WG IGBT Transistor 1200V 80A 535W with Trench Field Stop Technology for Solar Inverters and UPS

Définition
Numéro de pièce: NGTB40N120FL2WG Voltage du collecteur-émetteur VCEO Max:: 1,2 kV
Tension de saturation de collecteur-émetteur :: 2 V Voltage maximal de l'émetteur de la porte:: - 20 V, 20 V
Courant continu du collecteur à 25 °C:: 80 A Pd - Dissipation de puissance :: 535 W
Mettre en évidence:

1200V IGBT Transistor

,

80A Integrated Circuit Chip

,

535W Insulated Gate Bipolar Transistor

NGTB40N120FL2WG Integrated Circuit Chip 1200V 80A 535W IGBT Trench Field Stop Transistors
Product Description

The NGTB40N120FL2WG Insulated Gate Bipolar Transistor (IGBT) features a robust and cost-effective Field Stop II Trench construction, delivering superior performance in demanding switching applications. This device combines low on-state voltage with minimal switching loss, making it ideal for UPS and solar applications. Includes a soft and fast co-packaged free-wheeling diode with low forward voltage.

Specifications
IGBT Type Trench Field Stop
Voltage - Collector Emitter Breakdown (Max) 1200 V
Current - Collector (Ic) (Max) 80 A
Current - Collector Pulsed (Icm) 200 A
Vce(on) (Max) @ Vge, Ic 2.4V @ 15V, 40A
Power - Max 535 W
Switching Energy 3.4mJ (on), 1.1mJ (off)
Input Type Standard
Gate Charge 313 nC
Td (on/off) @ 25°C 116ns/286ns
Test Condition 600V, 40A, 10Ohm, 15V
Reverse Recovery Time (trr) 240 ns
Operating Temperature -55°C ~ 175°C (TJ)
Key Features
  • Extremely Efficient Trench with Field Stop Technology
  • TJmax = 175°C
  • Soft Fast Reverse Recovery Diode
  • Optimized for High Speed Switching
  • 10 s Short Circuit Capability
  • Pb-Free Device
Applications
  • Solar Inverter
  • Uninterruptible Power Supplies (UPS)
  • Welding Equipment
