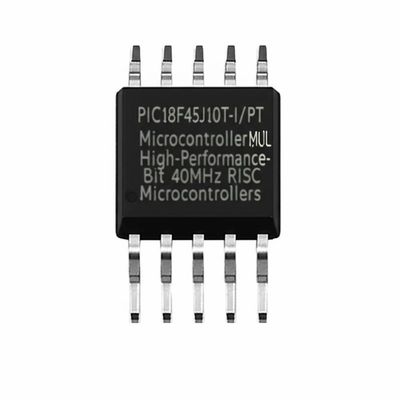

Microcontrôleur PIC18F45J10T-I/PT MCU Microcontrôleurs RISC 8 bits haute performance 40 MHz
Le PIC18F45J10T-I/PT est idéal pour les applications nécessitant un faible coût, une vitesse élevée et des périphériques de communication série améliorés. Ce microcontrôleur fonctionne à 40 MHz avec une alimentation de 3 V et dispose d'un USART amélioré avec capacité LIN, de deux ports série synchrones avec masquage d'adresse pour I2C, ce qui en fait une solution polyvalente et rentable pour les conceptions nécessitant une endurance de mémoire Flash de 1k, une EEPROM émulee et une source d'horloge ou de cristal externe.
Spécifications
| Processeur principal |
PIC |
| Taille du cœur |
8 bits |
| Vitesse |
40 MHz |
| Connectivité |
I2C, SPI, UART/USART |
| Périphériques |
Détection/Réinitialisation de sous-tension, POR, PWM, WDT |
| Nombre d'E/S |
32 |
| Taille de la mémoire programme |
32 Ko (16K x 16) |
| Type de mémoire programme |
FLASH |
| Taille de la RAM |
1K x 8 |
| Tension - Alimentation (Vcc/Vdd) |
2,7 V ~ 3,6 V |
| Convertisseurs de données |
A/D 13x10b |
| Type d'oscillateur |
Interne |
| Température de fonctionnement |
-40°C ~ 85°C (TA) |
Caractéristiques spéciales du microcontrôleur
- Plage de tension de fonctionnement : 2,0 V à 3,6 V
- Entrée tolérante 5,5 V (broches numériques uniquement)
- Régulateur 2,5 V sur puce
- 4x Phase Lock Loop (PLL) disponible pour les oscillateurs à cristal et internes
- Auto-programmable sous contrôle logiciel
- Technologie Flash CMOS basse consommation et haute vitesse
- Architecture optimisée pour le compilateur C avec jeu d'instructions étendu en option
- Niveaux de priorité pour les interruptions
- Multiplicateur matériel 8 x 8 à cycle unique
- Minuteur de surveillance étendu (WDT) avec période programmable de 4 ms à 131 s
- Programmation série en circuit unique (ICSP™) via deux broches
- Débogage en circuit (ICD) avec trois points d'arrêt via deux broches
- Modes de gestion de l'alimentation avec commutation d'horloge
Structure d'oscillateur flexible
- Deux modes cristal, jusqu'à 40 MHz
- Deux modes d'horloge externe, jusqu'à 40 MHz
- Oscillateur interne de 31 kHz
- Oscillateur secondaire utilisant Timer1 @ 32 kHz
- Démarrage de l'oscillateur à deux vitesses
- Moniteur d'horloge à sécurité intégrée pour un arrêt sûr si l'horloge périphérique s'arrête
Points forts des périphériques
- Puissance de courant élevée 25 mA/25 mA (PORTB et PORTC)
- Trois interruptions externes programmables
- Quatre interruptions de changement d'entrée
- Un module Capture/Comparaison/PWM (CCP)
- Un module Capture/Comparaison/PWM amélioré (ECCP) avec plusieurs sorties PWM
- Deux modules de port série synchrone maître (MSSP)
- Un module USART adressable amélioré prenant en charge RS-485, RS-232 et LIN/J2602
- Module convertisseur analogique-numérique 10 bits, jusqu'à 13 canaux
- Comparateurs analogiques doubles avec multiplexage d'entrée
