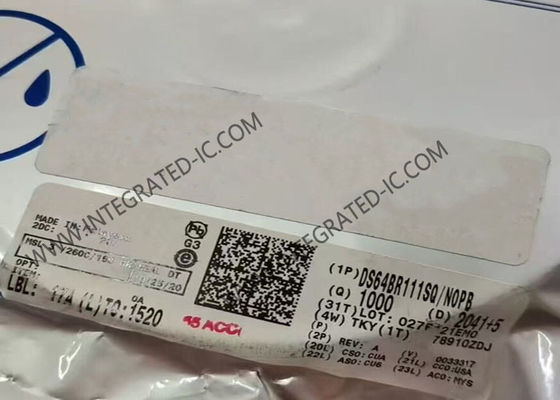

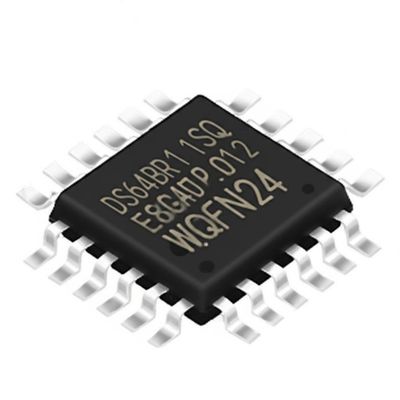

Circuit intégré DS64BR111SQ - Répéteur double canal 6,4 Gbps pour liaisons série WQFN24
Description du produit
Le DS64BR111SQ est un répéteur double canal extrêmement basse consommation et haute performance pour les liaisons série avec des débits de données allant jusqu'à 6,4 Gbps. Le brochage du DS64BR111 est configuré comme une voie bidirectionnelle (un canal d'émission, un canal de réception).
Le DS64BR111SQ est doté d'un égaliseur linéaire continu (CTLE) puissant à 4 étages pour fournir un gain allant jusqu'à +25 dB à 3,2 GHz et ouvrir un œil d'entrée complètement fermé en raison de l'interférence inter-symboles (ISI) induite par les supports d'interconnexion tels qu'un fond de panier FR-4 ou des câbles AWG-30. L'émetteur est doté d'un pilote de dé-accentuation de sortie programmable avec jusqu'à -12 dB et permet de sélectionner des niveaux de tension d'amplitude de 700 mVp-p à 1200 mVp-p pour s'adapter à de nombreux scénarios d'application.
Spécifications
| Type |
Tampon, ReDriver |
| Applications |
SAS, SATA |
| Entrée |
CML |
| Sortie |
CML |
| Débit de données (Max) |
6,4 Gbps |
| Nombre de canaux |
2 |
| Temps de retard |
230ps |
| Conditionnement du signal |
Égalisation d'entrée, Dé-accentuation de sortie |
| Capacité - Entrée |
10 pF |
| Tension - Alimentation |
2,375 V ~ 3,6 V |
| Courant - Alimentation |
50mA |
| Température de fonctionnement |
-40°C ~ 85°C |
| Type de montage |
Montage en surface |
| Boîtier / Étui |
24-WFQFN Pad exposé |
| Boîtier du dispositif du fournisseur |
24-WQFN (4x4) |
Principales caractéristiques
Répéteur à deux canaux pour jusqu'à 6,4 Gbps
1x voie bidirectionnelle
Faible consommation d'énergie de 65 mW/canal (typique), avec option de mise hors tension des canaux inutilisés
Fonctions avancées de conditionnement du signal
Égalisation de réception jusqu'à +25 dB
Dé-accentuation de transmission jusqu'à -12 dB
Contrôle VOD de transmission : 700 à 1200 mVp-p
< 0,2 UI de DJ résiduel à 6,4 Gbps
Programmable via la sélection des broches, EEPROM ou interface SMBus
Fonctionnement à alimentation unique sélectionnable : 2,5 V ou 3,3 V
Brochage traversant dans un boîtier WQFN sans plomb de 4 mm x 4 mm à 24 broches
Indice ESD HBM > 5 kV
Plage de température de fonctionnement industrielle de -40 à 85 °C
Applications
Modules de câbles en cuivre actifs à haut débit et fond de panier FR-4 dans les systèmes de communication FC, SAS, SATA 3/6 Gbps (avec détection 00B), InfiniBand, CPRI, OBSAI, RXAUI et bien d'autres
