6469025-1 Connecteur de fond de panier à grande vitesse Z-PACK HM-Zd, 40 positions, 4 rangées, 0,098" (2,49 mm) de pas, embase pour montage sur circuit imprimé

6469025-1 Connecteur de fond de panier à grande vitesse Z-PACK HM-Zd, 40 positions, 4 rangées, 0,098" (2,49 mm) de pas, embase pour montage sur circuit imprimé
6469025-1 Connecteur de fond de panier à grande vitesse Z-PACK HM-Zd, 40 positions, 4 rangées, 0,098" (2,49 mm) de pas, embase pour montage sur circuit imprimé 6469025-1 Connecteur de fond de panier à grande vitesse Z-PACK HM-Zd, 40 positions, 4 rangées, 0,098" (2,49 mm) de pas, embase pour montage sur circuit imprimé

Image Grand :  6469025-1 Connecteur de fond de panier à grande vitesse Z-PACK HM-Zd, 40 positions, 4 rangées, 0,098" (2,49 mm) de pas, embase pour montage sur circuit imprimé

Détails sur le produit:
Lieu d'origine: CN
Nom de marque: Original Factory
Certification: Lead free / RoHS Compliant
Numéro de modèle: Pour les produits du secteur de la construction
Conditions de paiement et expédition:
Quantité de commande min: 10
Prix: Contact for Sample
Détails d'emballage: 40POS
Délai de livraison: 5-8 jours ouvrables
Conditions de paiement: T/T, L/C, Western Union
Contact

6469025-1 Connecteur de fond de panier à grande vitesse Z-PACK HM-Zd, 40 positions, 4 rangées, 0,098" (2,49 mm) de pas, embase pour montage sur circuit imprimé

Définition
Numéro de pièce: Pour les produits du secteur de la construction Nombre de lignes: 4e rangée
Nombre de positions: 40 Position Série: Le produit doit être présenté dans un emballage de qualité supérieure.
Pas: 0,098" (2.50mm) Espacement rangée à rangée: 1,5 mm [ 0,059 po ]
Mettre en évidence:

Connecteur de fond de panier 40 positions

,

Connecteur de fond de panier à 4 rangées

,

Connecteur pas de 0

6469025-1 Connecteurs Z-PACK High Speed Backplane Connectors 40POS Connecteurs métriques durs
Description du produit
Le 6469025-1 est un connecteur backplane haute vitesse Z-PACK à 40 positions, avec une configuration à 4 rangées et 10 colonnes. Ce connecteur à montage sur circuit imprimé est de type vertical avec une conception partiellement blindée.
Spécifications
Série Z-PACK HM-Zd
Utilisation du connecteur Fond de panier
Type de connecteur Embase, broches et lames mâles
Style de connecteur Haute vitesse
Nombre de positions 40
Nombre de positions chargées Toutes
Pas 0,098" (2,50 mm)
Nombre de rangées 4
Nombre de colonnes 10
Type de montage Trou traversant
Terminaison Sertissage
Disposition des contacts, typique 40 signaux, 20 masses
Finition des contacts Or
Épaisseur de la finition des contacts 30,0µin (0,76µm)
Intensité nominale (ampères) 0,700A
Température de fonctionnement -65°C ~ 105°C
Tension nominale 250V
Caractéristiques de configuration
  • Entraxe de la fente de la carte : 20,3 mm [0,8 po]
  • Paires par colonne : 2
  • Nombre de positions de signal : 40
  • Nombre de positions de masse : 20
  • Nombre de paires : 20
  • Nombre de positions : 40
  • Nombre de rangées : 4
  • Nombre de colonnes : 10
  • Orientation de montage sur circuit imprimé : verticale
  • Emplacement du guide : non guidé
Caractéristiques électriques
  • Tension de fonctionnement (CA) : 250
  • Débit de données des caractéristiques du signal (Gb/s) : ≤12
Caractéristiques des contacts
  • Type de contact : broche
  • Matériau de base du contact : bronze phosphoreux
  • Longueur de la zone d'accouplement du contact : 5,3 mm [0,21 po]
  • Matériau de placage de la zone d'accouplement du contact : or (Au)
  • Disposition des contacts : matrice
  • Épaisseur du matériau de placage de la zone d'accouplement du contact : 0,76 µm [30 µin]
  • Intensité nominale du contact (max.) (A) : 0,7

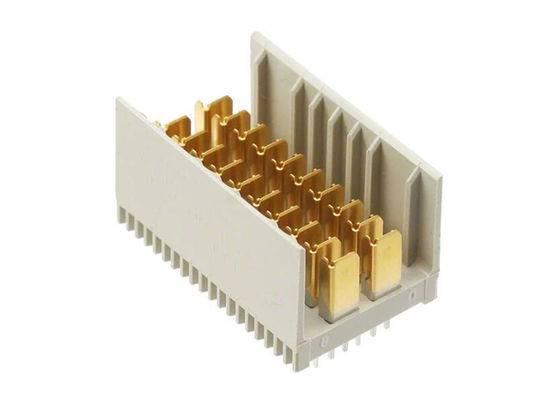

Photo du produit
6469025-1 Connecteur de fond de panier à grande vitesse Z-PACK HM-Zd, 40 positions, 4 rangées, 0,098" (2,49 mm) de pas, embase pour montage sur circuit imprimé 0
