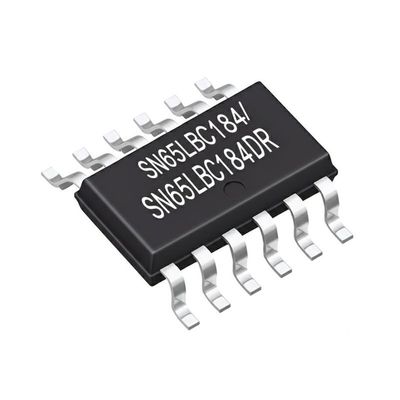

SN65LBC184DR Circuit intégré Puce Émetteur-récepteur RS-485 Transceiver Ligne de données différentielle
Description du produit
Le SN65LBC184DR est un émetteur-récepteur de ligne de données différentielle dans l'empreinte standard du commerce du SN75176 avec une protection intégrée contre les transitoires de bruit à haute énergie. Cet émetteur-récepteur offre des améliorations de fiabilité substantielles avec une meilleure immunité aux transitoires de bruit couplés aux câbles de données par rapport à la plupart des appareils existants. Il offre une interface de ligne de données fiable, à faible coût et à couplage direct (aucun transformateur d'isolement requis) sans avoir besoin de composants externes.
Le SN65LBC184DR peut résister à des transitoires de surtension de 400W en crête (typique), répondant à la combinaison d'ondes conventionnelle spécifiée dans la norme CEI 61000-4-5, qui simule les transitoires de surtension provenant de la commutation et des effets secondaires de la foudre.
Spécifications
| Type |
Émetteur-récepteur |
| Protocole |
RS422, RS485 |
| Nombre de pilotes/récepteurs |
1/1 |
| Duplex |
Semi-duplex |
| Hystérésis du récepteur |
70 mV |
| Débit de données |
250kbps |
| Tension - Alimentation |
4.75V ~ 5.25V |
| Température de fonctionnement |
-40°C ~ 85°C |
| Type de montage |
Montage en surface |
| Boîtier / Boîtier |
8-SOIC (0.154", 3.90mm Largeur) |
| Boîtier du dispositif fournisseur |
8-SOIC |
Principales caractéristiques
- Suppression intégrée des tensions transitoires
- La protection ESD pour les bornes de bus dépasse : ±30kV CEI 61000-4-2 (décharge de contact), ±30kV CEI 61000-4-2 (décharge en air), ±15kV EIA/JEDEC Modèle de corps humain
- Protection contre les dommages aux circuits de 400W en crête (typique) selon CEI 61000-4-5
- Vitesses de balayage de la tension de sortie du pilote contrôlées pour des longueurs de tronçon de câble plus longues
- Fonctionnement à 250kbps dans des environnements électriquement bruyants
- Conception de récepteur à sécurité intégrée en circuit ouvert
- Charge unitaire 1/4 permet 128 appareils sur le bus
- Protection contre l'arrêt thermique
- Protection contre les anomalies de mise sous tension et de mise hors tension
- Conforme ou dépasse les normes TIA/EIA-485 (RS-485) et ISO/CEI 8482:1993(E)
- Faible courant d'alimentation désactivé : 300µA maximum
- Brochage compatible avec SN75176
Applications
- Réseaux industriels
- Compteurs de services publics
- Contrôle moteur
