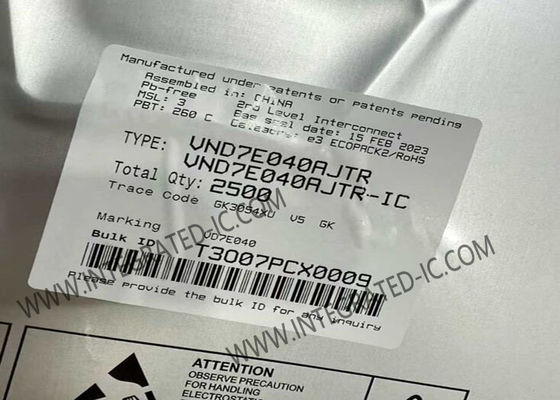

VND7E040AJTR puce de circuit intégré double conducteur à double canal avec rétroaction analogique du capteur de courant
Description du produit
Le VND7E040AJTR est un pilote à double canal de haut côté fabriqué avec la technologie exclusive VIPower® M0-7, dans un package PowerSSO-16.L'appareil est conçu pour entraîner des charges de mise à la terre automobile de 12 V à travers une interface compatible CMOS de 3 V et 5 V, fournissant une protection et un diagnostic.
L'appareil intègre des fonctions de protection avancées telles que la limitation du courant de charge, la gestion active de la surcharge par limitation de puissance et l'arrêt à température excessive avec verrouillage configurable.
Les spécifications
| Nombre de sorties |
2 |
| Ratio - Entrée:sortie |
1:1 |
| Configuration de sortie |
Le côté supérieur |
| Type de sortie |
N-channel |
| Voltage - charge |
4V à 28V |
| Courant - sortie (maximum) |
20A |
| Rds On (type) |
38 mOhm |
| Type d'entrée |
Ne pas inverser |
| Caractéristiques |
Redémarrage automatique, drapeau d'état |
| Protection contre les défauts |
Limitation du courant (fixé), détection de charge ouverte, sur température, sur tension, court-circuit, UVLO |
| Température de fonctionnement |
-40°C à 150°C (TJ) |
Caractéristiques
- Qualifié AEC-Q100
- Les exigences relatives à l'efficacité de l'appareil doivent être définies par le fabricant.
- Généraux
- Le pilote intelligent à double canal avec rétroaction analogique CurrentSense
- Courant de veille très faible
- Compatible avec les sorties CMOS 3 V et 5 V
- Fonctions de diagnostic actuelles
- Réaction analogique du courant de charge avec miroir de courant proportionnel de haute précision
- Indication de surcharge et de courte distance au sol (limitation de puissance)
- Indication d'arrêt thermique
- Détection de charge ouverte à l'état OFF
- Court de sortie pour la détection VCC
- Sensation activée/désactivée
- Les mesures de protection
- Arrêt à basse tension
- Serre à surtension
- Limitation du courant de charge
- Autodétermination des transitoires thermiques rapides
- Fermeture configurable en cas de surchauffe ou de limitation de puissance
- Perte de terrain et perte de CCV
- Batterie arrière avec composants externes
- Protection contre les décharges électrostatiques
Applications
- Charges résistives, inductives et capacitives automobiles
- Équipement protégé pour les systèmes ADAS: radars et capteurs
- Lampes pour véhicules automobiles
Autres types de produits fournis
| Numéro de la partie |
Le paquet |
| La valeur de l'échantillon doit être supérieure ou égale à: |
1156-FCBGA |
| Les produits de la catégorie 1 doivent être soumis à un contrôle d'approvisionnement. |
1156-FCBGA |
| La valeur de l'échantillon doit être supérieure ou égale à: |
1156-FCBGA |
| La valeur de l'échantillon doit être supérieure ou égale à: |
1156-FCBGA |
| Le véhicule doit être équipé d'un système de contrôle de la circulation. |
676-FCBGA |
| Le nombre d'équipements utilisés est déterminé en fonction de l'état de la zone. |
Le produit doit être présenté sous forme d'une couche d'eau. |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: |
Les produits de la catégorie 1 |
| Le TLE75004-EPD |
Les produits de base sont les suivants: |
| Le numéro d'enregistrement est le TLE75602-ESH. |
Le produit doit être présenté sous forme d'une couche d'étiquette. |
| Le numéro de téléphone de l'autorité compétente |
Le produit doit être présenté sous forme d'une couche d'étiquette. |
| BTS71033-6ESA: Les données sont fournies par les autorités compétentes. |
24-TSSOP |
| BTS71033-6ESP: le numéro de téléphone de l'entreprise |
24-TSSOP |
| Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'appareil. |
24-TSSOP |
| BTS71040-4ESE: Les produits de base sont les suivants: |
24-TSSOP |
| Le numéro de téléphone de l'établissement: |
24-TSSOP |
| Le nombre de personnes concernées par l'enquête est fixé par la Commission. |
24-TSSOP |
| BTS71220-4ESP: le numéro de téléphone de l'établissement |
24-TSSOP |
| Le nombre total de véhicules de la catégorie 1 est fixé par le régulateur. |
Le numéro de série VQFN 48 |
| Le nombre total d'équipements utilisés est de: |
Le numéro WQFN-40 |
| Le nombre d'étoiles est déterminé par le nombre d'étoiles de l'échantillon. |
Le numéro de série VQFN 48 |
| Le nombre total de personnes concernées est de: |
Le numéro WQFN-40 |
| TPS53676RSLR: les données sont fournies à l'aide d'un formulaire. |
Le numéro de série VQFN 48 |
| Le nombre total de personnes concernées par l'examen est fixé par le règlement (CE) no 1224/2009. |
Le numéro QFN-40 |
| LM5170PHPR |
Le TQFP-48 |
| MCP9601-E/MX, sous réserve de la modification de la présente directive. |
Le nombre de points de contrôle |
| Il s'agit de l'ISL68229IRAZ. |
Le numéro de série de l'appareil |
| RC19004AGNL |
Le numéro de série est le numéro de série. |
| Les produits de base doivent être présentés dans un emballage de qualité supérieure. |
Le nombre d'émissions de CO2 est le suivant: |
| R7S921045VCBG, dont le résultat final est le résultat de l'analyse. |
LFBGA-176 |
| R7S921046VCBG |
LFBGA-176 |
