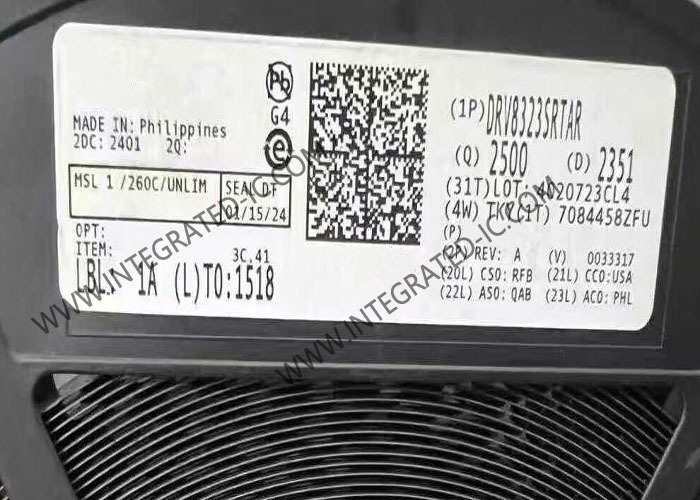

DRV8323SRTAR Puce de circuit intégré à trois phases, pilote de porte intelligente avec amplificateurs de déviation de courant

DRV8323SRTAR Circuit intégré à puce de pilote de grille intelligente triphasée avec amplificateurs de dérivation de courant

Description du produit du DRV8323SRTAR
Le DRV8323SRTAR est un pilote de grille intégré pour les applications triphasées. Les appareils fournissent trois pilotes de grille en demi-pont, chacun capable de piloter des MOSFET de puissance à canal N côté haut et côté bas. Le DRV8323SRTAR génère les tensions de commande de grille correctes en utilisant une pompe de charge intégrée pour les MOSFET côté haut et un régulateur linéaire pour les MOSFET côté bas.

Spécifications du DRV8323SRTAR

Fonctionnalités du DRV8323SRTAR
• Pilote de grille triple en demi-pont
– Pilote 3 MOSFET à canal N (NMOS) côté haut et 3 côté bas
• Architecture de commande de grille intelligente
– Contrôle de la vitesse de balayage réglable
– Courant de source de crête de 10 mA à 1 A
– Courant de puits de crête de 20 mA à 2 A
• Alimentations de pilote de grille intégrées
– Prend en charge le cycle de service PWM à 100 %
– Pompe de charge côté haut
– Régulateur linéaire côté bas
• Plage de tension de fonctionnement de 6 à 60 V
• Régulateur Buck intégré en option
– LMR16006X SIMPLE SWITCHER®
– Plage de tension de fonctionnement de 4 à 60 V
– Capacité de sortie de 0,8 à 60 V, 600 mA
• Amplificateurs de détection de courant (CSA) triples intégrés en option
– Gain réglable (5, 10, 20, 40 V/V)
– Prise en charge bidirectionnelle ou unidirectionnelle
• Interface SPI et matérielle disponible
• Modes PWM 6x, 3x, 1x et indépendants
• Prend en charge les entrées logiques de 1,8 V, 3,3 V et 5 V
• Mode veille basse consommation (12 µA)
• Régulateur de tension linéaire, 3,3 V, 30 mA
• Boîtiers et empreintes QFN compacts
• Conception de système efficace avec des blocs d'alimentation
• Fonctions de protection intégrées
– Verrouillage de sous-tension VM (UVLO)
– Sous-tension de la pompe de charge (CPUV)
– Protection contre les surintensités MOSFET (OCP)
– Défaut du pilote de grille (GDF)
– Avertissement thermique et arrêt (OTW/OTSD)
– Indicateur d'état de défaut (nFAULT)

Applications du DRV8323SRTAR
Modules de moteur CC sans balais (BLDC) et PMSM
Ventilateurs, pompes et servocommandes
E-bikes, E-scooters et E-mobilité
Outils de jardinage et électriques sans fil, tondeuses à gazon
Aspirateurs sans fil
Drones, robotique et jouets RC
Robots industriels et logistiques
