L6205D013TR Circuit intégré à puce DMOS, pilotes de pont complets doubles SOIC20, pilotes de moteur

L6205D013TR Circuit intégré à puce DMOS, pilotes de pont complets doubles SOIC20, pilotes de moteur
L6205D013TR Circuit intégré à puce DMOS, pilotes de pont complets doubles SOIC20, pilotes de moteur

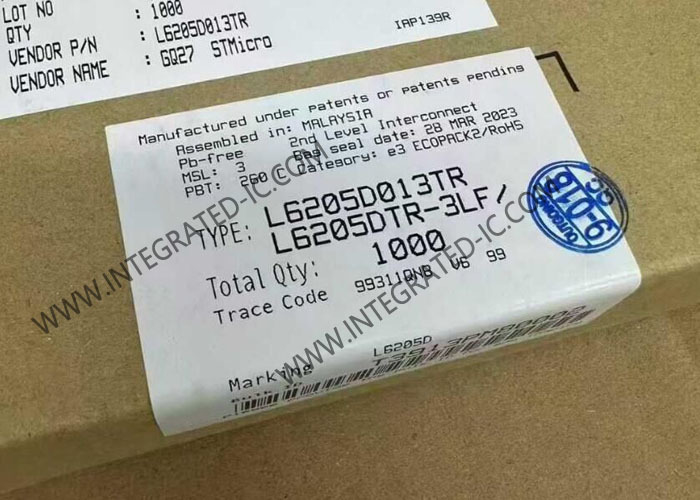

Image Grand :  L6205D013TR Circuit intégré à puce DMOS, pilotes de pont complets doubles SOIC20, pilotes de moteur

Détails sur le produit:
Lieu d'origine: CN
Nom de marque: Original Factory
Certification: Lead free / RoHS Compliant
Numéro de modèle: L6205D013TR
Conditions de paiement et expédition:
Quantité de commande min: 10
Prix: Contact for Sample
Détails d'emballage: SOIC-20
Délai de livraison: 5-8 jours de travail
Conditions de paiement: T / T, L / C, Western Union
Contact

L6205D013TR Circuit intégré à puce DMOS, pilotes de pont complets doubles SOIC20, pilotes de moteur

Définition
Numéro de pièce: L6205D013TR Taper: Pont complet
Courant de sortie: 2,8 A Courant de l'offre d'exploitation: 10 mA
Température de fonctionnement: -25°C à 125°C (TJ) Tension - alimentation: 8V | 52V
Mettre en évidence:

Circuit intégré de pilote de pont complet double DMOS

,

Puce de pilote de moteur SOIC20

,

Circuit intégré L6205D013TR

L6205D013TR puce de circuit intégré DMOS pilote à double pont complet SOIC20 pilote de moteur
Description du produit

L6205D013TR est un DMOS Dual Full Bridge conçu pour les applications de contrôle moteur, réalisé dans la technologie MultiPower-BCD,qui combine des transistors de puissance DMOS isolés avec des circuits CMOS et bipolaires sur la même puce. Disponible dans les paquets PowerSO20 et SO20 ((16+2+2), le L6205D013TR est doté d'une protection non dissipative des PowerMOSFET du côté supérieur et d'un arrêt thermique.

Les spécifications
Type de moteur - pas à pas Bipolaire
Type de moteur - AC, DC DC brossé
Fonction Conducteur - étape entièrement intégrée, contrôle et puissance
Configuration de sortie La moitié du pont (4)
Interface Parallèlement
Technologie BiCDMOS
Applications Objectif général
Courant - sortie 2.8A
Voltage - alimentation 8V à 52V
Voltage - charge 8V à 52V
Température de fonctionnement -25°C à 125°C (TJ)
Type de montage Monture de surface
Emballage / boîtier 20 SOIC (0,295", largeur de 7,50 mm)
Paquet de dispositifs fournis par le fournisseur 20-SO
Caractéristiques
  • Diode à roue libre rapide intégrée
  • Fermeture sous tension
  • Protection contre la conduction croisée
  • Opération parallèle
  • Voltage d'alimentation de fonctionnement de 8 à 52 V
  • RDS ((ON) 0,3 ty. à 5,6A courant de pointe de sortie (2,8A CC)
  • Protection contre les surtensions non contrôlées thermiquement
  • Arrêt thermique
  • Fréquence de fonctionnement jusqu'à 100 kHz
Applications typiques
  • Moteurs à pas bipolaires
  • Moteurs à double ou à quadruple courant continu
