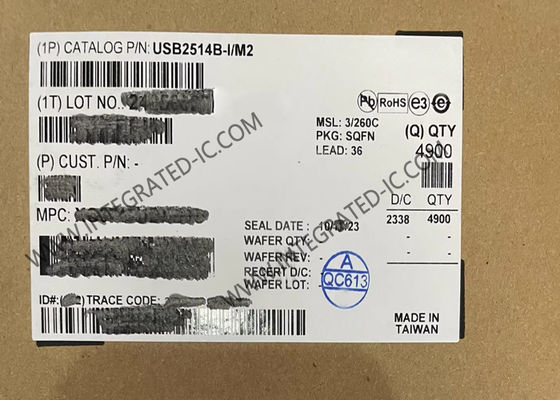

Puce à circuit intégré USB2514B-I/M2 Contrôleur de hub USB 2.0 haute vitesse à faible consommation
Puce à circuit intégré USB2514B-I/M2 Contrôleur de hub USB 2.0 haute vitesse à faible consommation
Le hub USB2514B-I/M2 est une famille de produits de circuits intégrés de contrôleur de hub MTT (traducteur de transactions multiples) à faible consommation et configurables pour les solutions USB embarquées. Le 4 dans le numéro de pièce indique le nombre de ports en aval disponibles, tandis que le B indique la prise en charge de la charge de la batterie. Le hub prend en charge les périphériques en aval basse vitesse, pleine vitesse et haute vitesse (s'il fonctionne comme un hub haute vitesse) sur tous les ports en aval activés.
Spécifications
| Protocole |
USB |
| Fonction |
Contrôleur de hub |
| Interface |
USB |
| Tension - Alimentation |
3V ~ 3.6V |
| Courant - Alimentation |
70mA |
| Température de fonctionnement |
-40°C ~ 85°C |
Points forts
Contrôleur de hub CI haute performance, faible consommation, à faible encombrement avec 2, 3 ou 4 ports en aval
Entièrement conforme à la spécification USB 2.0
Options de configuration OEM améliorées disponibles via une seule EEPROM I2C série ou un port esclave SMBus
MultiTRAK™ - Traducteur de transactions multiples haute performance qui fournit un traducteur de transactions par port
PortMap - Mappage de port flexible et séquencement de désactivation
PortSwap - Les emplacements de broches différentielles USB programmables facilitent la conception des circuits imprimés en alignant les lignes de signal USB directement sur les connecteurs
PHYBoost - Force d'entraînement du signal USB programmable pour la récupération de l'intégrité du signal à l'aide d'une résolution de force d'entraînement à 4 niveaux
Fonctionnalités
- Les produits USB251xB/xBi sont entièrement compatibles avec les produits USB251x/xi/xA/xAi en tant que remplacements directs
- Les économies de coûts incluent l'utilisation des mêmes composants de circuit imprimé et l'application de la conformité USB-IF par similarité
- Gestion complète de l'alimentation avec contrôle de l'alimentation individuel ou groupé de chaque port en aval
- Résistances de terminaison et de pull-up/pull-down USB entièrement intégrées
- Prend en charge une seule source d'alimentation externe de 3,3 V ; les régulateurs internes fournissent une tension de cœur interne de 1,2 V
- Pilote de cristal de 24 MHz embarqué ou entrée d'horloge externe de 24 MHz
- ID de fournisseur, ID de produit et ID de périphérique personnalisables
- 4 kilovolts de protection ESD HBM JESD22-A114F (alimenté et non alimenté)
- Prend en charge le fonctionnement auto-alimenté ou alimenté par bus
- Prend en charge la spécification de charge de batterie USB Rév. 1.1 pour les ports en aval de charge (CDP)
- Les produits USB251xB prennent en charge la plage de températures commerciales étendue de 0ºC à +85ºC
Applications
- Moniteurs LCD et téléviseurs
- Périphériques USB multifonctions
- Cartes mères de PC
- Décodeurs, lecteurs DVD, DVR/PVR
- Imprimantes et scanners
- Baie de lecteur multimédia PC
- Boîtiers de hub portables
- Station d'accueil pour PC portable
- Systèmes embarqués
