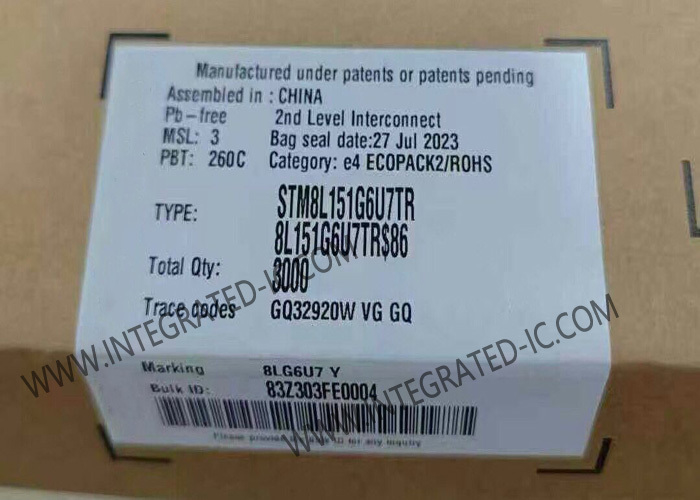

Microcontrôleur STM8L151G6U7TR MCU 8 bits 16 MHz STM8L EnergyLite IC 28-UFQFPN

Les périphériques STM8L151G6U7TR de densité moyenne sont membres de la famille STM8L ultra-faible consommation de 8 bits.Il est disponible dans les gammes de températures de -40 à +85 °C et de -40 à +125 °C..

The medium-density STM8L151G6U7TR ultra-low-power family features the enhanced STM8 CPU core providing increased processing power (up to 16 MIPS at 16 MHz) while maintaining the advantages of a CISC architecture with improved code density, un espace d'adressage linéaire de 24 bits et une architecture optimisée pour les opérations à faible consommation.

• Conditions de fonctionnement:Plage d'alimentation de fonctionnement de 1,8 V à 3,6 V (jusqu'à 1,65 V à l'arrêt), plage de température: -40°C à 85, 105 ou 125°C
• Caractéristiques de faible consommation:5 modes de faible puissance: attente, fonctionnement à faible puissance (5,1 μA), attente à faible puissance (3 μA), arrêt actif avec RTC complet (1,3 μA), arrêt (350 nA)
• Consommation: 195 μA/MHz + 440 μA
• Faillite extrêmement faible par I/0: 50 nA
• Réveil rapide de Halt: 4,7 μs
• Cœur STM8 avancé:Architecture de Harvard et pipeline en 3 étapes, fréquence maximale 16 MHz, 16 CISC MIPS de pointe, jusqu'à 40 sources d'interruption externes
• Réinitialisation et gestion de l'approvisionnement:Réinitialisation du BOR à faible puissance, ultra-sûre avec 5 seuils sélectionnables, POR/PDR à ultra-faible puissance, détecteur de tension programmable (PVD)
• Gestion de l'horloge:L'oscillateur de cristal de 1 à 16 MHz, l'oscillateur de cristal de 32 kHz, le RC interne équipé d'une usine de 16 MHz, le RC interne à faible consommation de 38 kHz, le système de sécurité de l'horloge
• RTC à faible consommation: calendrier BCD avec interruption d'alarme, réveil automatique à partir de l'arrêt avec interruption périodique
• LCD: jusqu'à 4x28 segments avec convertisseur step-up
• Les souvenirs:Jusqu'à 32 Kbytes de mémoire de programme Flash et 1 Kbyte de données EEPROM avec ECC, RWW, modes de protection d'écriture et de lecture flexibles, Jusqu'à 2 Kbytes de RAM
• Je vous en prie.4 canaux; périphériques pris en charge: ADC, DAC, SPI, I2C, USART, minuteurs, 1 canal pour la mémoire à mémoire
• DAC 12 bits avec tampon de sortie
• ADC de 12 bits jusqu'à 1 Msps/25 canaux, capteur T et tension de référence interne
• 2 comparateurs ultra-faible puissance: 1 avec seuil fixe et 1 rail à rail, capacité de réveil
• Les chronomètres:Deux minuteurs de 16 bits avec 2 canaux (utilisés comme IC, OC, PWM), encodeur de quadrature, une minuteur de contrôle avancée de 16 bits avec 3 canaux, prenant en charge le contrôle du moteur, une minuteur de 8 bits avec prescaler de 7 bits,2 chiens de garde: 1 fenêtre, 1 horloge indépendante avec des fréquences de 1, 2 ou 4 kHz
• Interfaces de communication:Interface série synchrone (SPI), SMBus et PMBusTM Fast I2C à 400 kHz, USART (interface ISO 7816 et IrDA)
• Jusqu'à 41 entrées/sorties, toutes mappables sur des vecteurs d'interruption
• Jusqu'à 16 canaux de détection capacitifs supportant des capteurs tactiles, de proximité, linéaires et rotatifs
