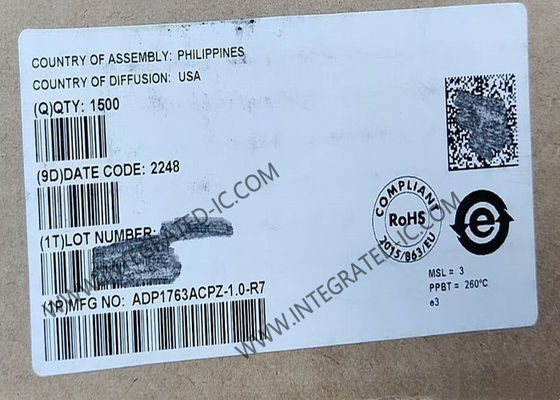

ADP1763ACPZ-1.0 Puce de circuit intégré régulateurs linéaires à faible dérapage 3A régulateurs LDO

Puce de circuit intégré ADP1763ACPZ-1.0 Régulateurs linéaires à faible chute de tension Régulateurs LDO 3A​

Aperçus du produit de ADP1763ACPZ-1.0

L'ADP1763ACPZ-1.0 est un régulateur linéaire à faible bruit et à faible chute de tension (LDO). Il est conçu pour fonctionner à partir d'une seule alimentation d'entrée avec une tension d'entrée aussi basse que 1,10 V sans nécessiter une alimentation de polarisation externe pour augmenter l'efficacité et fournir jusqu'à 3 A de courant de sortie.

La faible tension de chute de 95 mV typique à une charge de 3 A permet à l'ADP1763ACPZ-1.0 de fonctionner avec une faible marge tout en maintenant la régulation et en offrant une meilleure efficacité.

Spécifications de ADP1763ACPZ-1.0

Fonctionnalités de ADP1763ACPZ-1.0

Courant de sortie maximum de 3 A
Plage de tension d'entrée faible
VIN = 1,10 V à 1,98 V, aucune alimentation de polarisation externe requise
Plage de tension de sortie fixe : VOUT_FIXED = 0,9 V à 1,5 V
Plage de tension de sortie réglable : VOUT_ADJ = 0,5 V à 1,5 V
Bruit ultra-faible : 2 μV rms, 100 Hz à 100 kHz
Densité spectrale de bruit
4 nV/√Hz à 10 kHz
3 nV/√Hz à 100 kHz
Tension de chute faible : 95 mV typique à une charge de 3 A
Courant d'alimentation en fonctionnement : 4,5 mA typique à vide
Précision de la tension de sortie fixe de ±1,5 % sur la ligne, la charge et la température
Excellente performance de rejet de l'alimentation (PSRR)
59 dB typique à 10 kHz à une charge de 3 A
43 dB typique à 100 kHz à une charge de 3 A
Excellente réponse transitoire charge/ligne
Démarrage progressif pour réduire le courant d'appel
Optimisé pour les petits condensateurs céramiques de 10 μF
Protection contre la limitation de courant et la surcharge thermique
Indicateur Power-good
Activation de précision
Boîtier LFCSP à 16 broches, 3 mm × 3 mm

Applications de ADP1763ACPZ-1.0
Régulation pour les applications sensibles au bruit telles que les émetteurs-récepteurs RF, les circuits de convertisseur analogique-numérique (CAN) et de convertisseur numérique-analogique (CNA), les boucles à verrouillage de phase (PLL), les oscillateurs commandés en tension (VCO) et les circuits intégrés d'horloge
Alimentations de circuits intégrés programmables par l'utilisateur (FPGA) et de processeurs de signaux numériques (DSP)
Médical et santé
Industriel et instrumentation
Automobile
