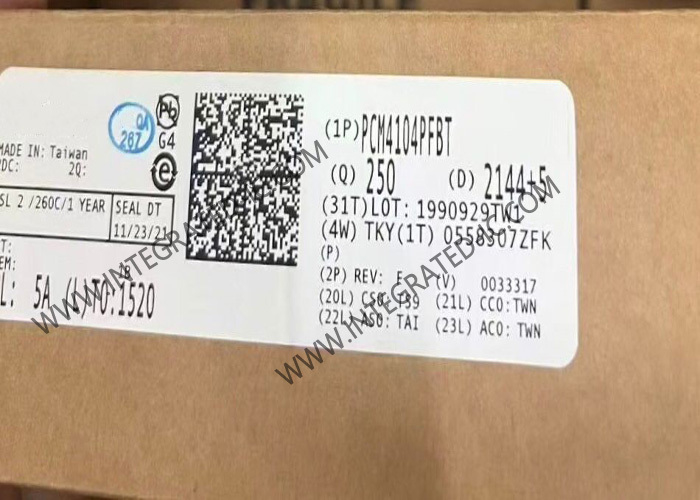

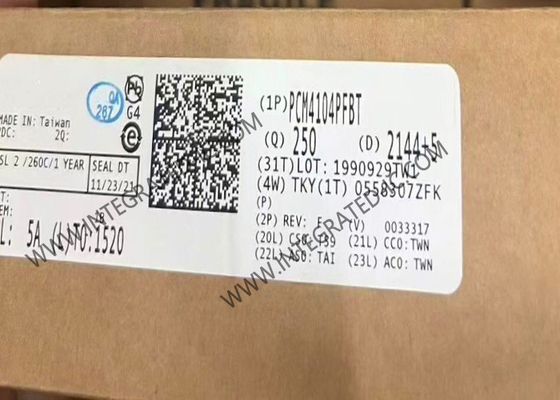

PCM4104PFBT puce de circuit intégré 118dB Audio DAC 24 bits Convertisseur numérique en analogique

Puce de circuit intégré PCM4104PFBT Convertisseur numérique-analogique audio 118dB 24 bits

Présentation du produit de PCM4104PFBT

Le PCM4104PFBT est un convertisseur numérique-analogique (N/A) à quatre canaux haute performance conçu pour être utilisé dans les applications audio professionnelles.
Le PCM4104PFBT prend en charge les données d'entrée PCM linéaires de 16 à 24 bits, avec des fréquences d'échantillonnage allant jusqu'à 216 kHz. Le PCM4104PFBT consomme moins d'énergie que la plupart des convertisseurs N/A audio stéréo comparables, ce qui le rend idéal pour une utilisation dans les applications à nombre de canaux élevé en réduisant le budget énergétique global requis pour le sous-système de conversion N/A.

Spécifications de PCM4104PFBT

Fonctionnalités de PCM4104PFBT

Quatre convertisseurs numérique-analogique Delta-Sigma multi-niveaux haute performance
Sorties de tension différentielles
− Sortie pleine échelle (différentielle) : 6,15 VPP
Prend en charge les fréquences d'échantillonnage jusqu'à 216 kHz
Performances dynamiques typiques (données 24 bits)
− Plage dynamique (pondérée A) : 118 dB
− DHT+N : −100 dB
Filtre d'interpolation numérique à phase linéaire, suréchantillonnage 8x
Filtres de déaccentuation numérique pour les fréquences d'échantillonnage de 32 kHz, 44,1 kHz et 48 kHz
Fonction de sourdine logicielle
− Sourdine tous canaux via la broche d'entrée MUTE
− Sourdine par canal disponible en mode logiciel
Atténuation numérique (mode logiciel uniquement)
− Plage d'atténuation : 0 dB à −119,5 dB
− 256 pas avec 0,5 dB par pas
Inversion de phase de sortie (mode logiciel uniquement)
Sourdine des données nulles (mode logiciel uniquement)
Port série audio
− Prend en charge les formats de données Left-Justified, Right-Justified, I2S
et TDM
− Accepte les données audio PCM en complément à deux de 16, 18, 20 et 24 bits
Modes de configuration autonome ou contrôlée par logiciel
Le port d'interface périphérique série à quatre fils (SPI
) fournit l'accès au registre de contrôle en mode logiciel
Alimentations : +5 V analogique, +3,3 V numérique
Dissipation de puissance
− 203 mW typique avec fS = 48 kHz
− 220 mW typique avec fS = 96 kHz
− 236 mW typique avec fS = 192 kHz
Modes d'arrêt
Petit boîtier TQFP à 48 broches

Applications de PCM4104PFBT

Consoles de mixage numériques
Stations de travail audio numériques
Processeurs d'effets audio numériques
Équipement de studio de diffusion
Processeurs de son surround
Récepteurs A/V haut de gamme
