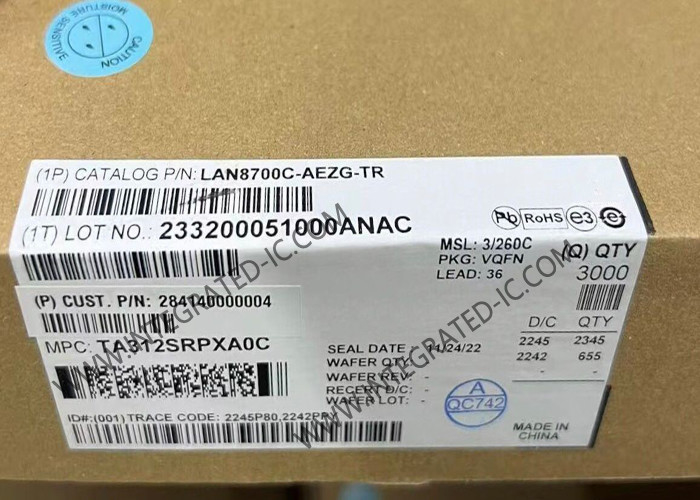

LAN8700C-AEZG Circuit intégré Ethernet 10/100 Base-T/TX Émetteur-récepteur de couche physique Ethernet

LAN8700C-AEZG Circuit intégré Ethernet 10/100 Base-T/TX Transceiver de couche physique Ethernet

Description du produit du LAN8700C-AEZG
Le LAN8700C-AEZG est un circuit intégré à température industrielle basse consommation, tension d'E/S variable, interface analogique avec prise en charge HP Auto-MDIX pour les applications Ethernet embarquées haute performance. Le LAN8700C-AEZG peut être configuré pour fonctionner sur une seule alimentation de 3,3 V en utilisant un régulateur linéaire intégré de 3,3 V à 1,8 V. Une option est disponible pour désactiver le régulateur linéaire afin d'optimiser les conceptions de systèmes qui ont un plan d'alimentation de 1,8 V disponible.

Spécifications du LAN8700C-AEZG

Fonctionnalités du LAN8700C-AEZG
Émetteur-récepteur de couche physique Ethernet (PHY) à puce unique
Niveaux de protection ESD de ±8 kV HBM sans dispositifs de protection externes
Niveaux de protection ESD de EN/IEC61000-4-2, mode contact ±8 kV et ±15 kV pour le mode décharge d'air par une installation de test indépendante
Architecture de gestion de l'alimentation flexible
Plage de tension d'E/S variable LVCMOS : +1,6 V à +3,6 V
Le régulateur peut être désactivé si une alimentation système de 1,8 V est disponible
Effectue HP Auto-MDIX conformément à la spécification IEEE 802.3ab
Longueur de câble supérieure à 150 mètres
Correction automatique de la polarité
Les performances de verrouillage dépassent 150 mA par EIA/JESD 78, classe II
Mode d'arrêt d'alimentation de détection d'énergie
Mode d'arrêt d'alimentation à faible consommation de courant
39 mA typique en mode 10BASE-T et 79 mA typique en mode 100BASE-TX
Prend en charge la négociation automatique et la détection parallèle
Prend en charge l'interface indépendante du support (MII) et l'interface indépendante du support réduite (RMII)
Broches MII tolérantes à 3,6 V
Fonctions de registre conformes à la norme IEEE 802.3-2005
DSP intégré avec égaliseur adaptatif
Correction de la dérive de la ligne de base (BLW)
Fonctions de registre spécifiques au fournisseur
Boîtier QFN RoHS à 36 broches à profil bas (6 x 6 x 0,9 mm de hauteur)
4 indicateurs d'état LED
Température de fonctionnement commerciale de 0 °C à 70 °C
Version température de fonctionnement industrielle de -40 °C à 85 °C disponible (LAN8700i)

Applications du LAN8700C-AEZG
Décodeurs
Imprimantes et serveurs réseau
LAN sur carte mère
Applications 10/100 PCMCIA/CardBus
Applications de télécommunications embarquées
Systèmes d'enregistrement/lecture vidéo
Modems/routeurs câble
Modems/routeurs DSL
Enregistreurs vidéo numériques
Enregistreurs vidéo personnels
Téléphones IP et vidéo
Points d'accès sans fil
Télévisions numériques
Adaptateurs/serveurs multimédias numériques
Terminaux de point de vente
Réseau automobile
Consoles de jeux
Systèmes de sécurité
Applications POE
Contrôle d'accès
