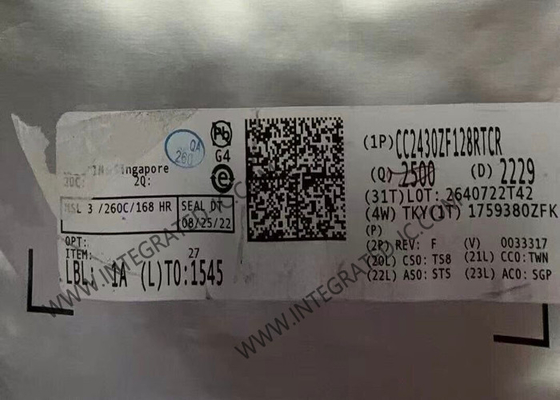

CC2430ZF128RTCR Module de communication sans fil Système sur puce Pour 2,4 GHz IEEE 802.15.4 / ZigBeeTM

Module de communication sans fil CC2430ZF128RTCR System-on-Chip pour 2,4 GHz IEEE 802.15.4 / ZigBee™

Description du produit du CC2430ZF128RTCR
Le CC2430ZF128RTCR est une véritable solution System-on-Chip (SoC) spécialement conçue pour les applications IEEE 802.15.4 et ZigBee®. Il permet de construire des nœuds ZigBee® avec des coûts de nomenclature totaux très faibles. Le CC2430 combine les excellentes performances de l'émetteur-récepteur RF CC2420 de pointe avec un MCU 8051 amélioré standard de l'industrie, une mémoire flash de 32/64/128 Ko, 8 Ko de RAM et de nombreuses autres fonctionnalités puissantes. Combiné à la pile de protocoles ZigBee® (Z-Stack™) de Texas Instruments, le CC2430 offre la solution ZigBee® la plus compétitive du marché.

Spécifications du CC2430ZF128RTCR

Fonctionnalité du CC2430ZF128RTCR
RF/Disposition
Émetteur-récepteur RF conforme à la norme IEEE 802.15.4 2,4 GHz (cœur radio CC2420 de pointe de l'industrie)
Excellente sensibilité du récepteur et robustesse aux interférences
Très peu de composants externes
Un seul cristal est nécessaire pour les systèmes de réseau maillé
Boîtier QLP48 7x7 mm conforme à la directive RoHS
Faible consommation
Faible consommation de courant (RX : 27 mA, TX : 27 mA, microcontrôleur fonctionnant à 32 MHz)
Seulement 0,5 µA de consommation de courant en mode d'arrêt, où les interruptions externes ou le RTC peuvent réveiller le système
0,3 µA de consommation de courant en mode veille, où les interruptions externes peuvent réveiller le système
Des temps de transition très rapides des modes basse consommation au mode actif permettent une consommation d'énergie moyenne ultra faible dans les systèmes à faible cycle de service
Large plage de tension d'alimentation (2,0 V - 3,6 V)
Microcontrôleur
Cœur de microcontrôleur 8051 hautes performances et faible consommation
Flash programmable dans le système de 32, 64 ou 128 Ko
8 Ko de RAM, 4 Ko avec conservation des données dans tous les modes d'alimentation
Fonctionnalité DMA puissante
Minuteur de surveillance
Un minuteur MAC IEEE 802.15.4, un minuteur général de 16 bits et deux minuteurs de 8 bits
Prise en charge du débogage matériel
Périphériques
Prise en charge matérielle CSMA/CA.
Prise en charge numérique RSSI / LQI
Moniteur de batterie et capteur de température
Convertisseur analogique-numérique 12 bits avec jusqu'à huit entrées et résolution configurable
Coprocesseur de sécurité AES
Deux USART puissants avec prise en charge de plusieurs protocoles série
21 broches d'E/S générales, deux avec une capacité de puits/source de 20 mA

Application du CC2430ZF128RTCR
Systèmes IEEE 802.15.4 2,4 GHz
Systèmes ZigBee™
Domotique/automatisation des bâtiments
Contrôle et surveillance industriels
Réseaux de capteurs sans fil à faible consommation
Périphériques PC
Décodeurs et télécommandes
Électronique grand public

Autres types de produits d'alimentation
