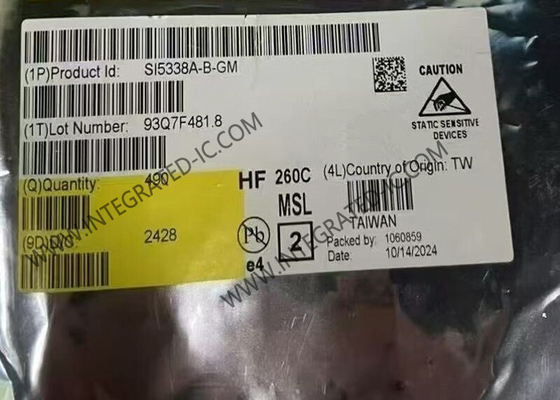

Chipe de circuit intégré SI5338A-B-GM 710MHz générateur d'horloge à faible jitter IC QFN24

Chipe de circuit intégré SI5338A-B-GM 710MHz générateur d'horloge à faible jitter IC QFN24

Description du produit SI5338A-B-GM

SI5338A-B-GM est un générateur d'horloge à haute performance et à faible vibration capable de synthétiser n'importe quelle fréquence sur chacun des quatre drivers de sortie de l'appareil.
SI5338A-B-GM permet la génération de quatre horloges indépendantes avec une précision de 0 ppm. Chaque horloge de sortie est configurable indépendamment pour prendre en charge divers formats de signal et tensions d'alimentation.
SI5338A-B-GM fournit une synthèse de fréquence à faible vibration dans un package QFN 4 x 4 mm économe en espace.8, 2.5, ou alimentation du noyau de 3,3 V.

Spécification du SI5338A-B-GM

Caractéristiques du SI5338A-B-GM

La technologie MultiSynthTM basse consommation permet une synthèse indépendante à n'importe quelle fréquence sur quatre drivers de sortie différentiels
Conforme aux SRNS PCIe de génération 1/2/3/4 et de génération 3
Des drivers de sortie hautement configurables avec jusqu'à quatre sorties différentielles, huit sorties d'horloge à extrémité unique ou une combinaison des deux
Jitter de phase faible de 0,7 ps type RMS
La synthèse de haute précision permet une précision de fréquence de zéro ppm sur toutes les sorties
Référence d'entrée flexible:
Cristaux extérieurs: 8 à 30 MHz
Entrée CMOS: de 5 à 200 MHz
Entrée SSTL/HSTL: de 5 à 350 MHz
Entrée différentielle: de 5 à 710 MHz
Les sorties configurables indépendamment prennent en charge n'importe quelle fréquence ou format:
LVPECL/LVDS: de 0,16 à 710 MHz
HCSL: de 0,16 à 250 MHz
CMOS: de 0,16 à 200 MHz
SSTL/HSTL: de 0,16 à 350 MHz
Voltage de sortie indépendant par conducteur: 1.5, 1.8, 2.5, ou 3,3 V
Un seul noyau d'alimentation avec un excellent PSRR: 1.8, 2.5, 3,3 V
La fonction d'augmentation/décrémentation indépendante de fréquence permet des réglages de fréquence sans problème en 1 ppm
Réglage indépendant de la phase sur chacun des drivers de sortie avec une précision de pas < 20 ps
Spéctrum de diffusion (SSC) hautement configurable sur toute sortie:
Toute fréquence comprise entre 5 et 350 MHz
Différence entre 0,5 et 5,0%
Tout taux de modulation de 33 à 63 kHz
Le mode de rétroaction externe permet le mode zéro retard
Perte de verrouillage et perte de signaux d'alarme
Interface compatible I2C/SMBus
Logiciel de programmation facile à utiliser
Petite taille: 4 x 4 mm, 24-QFN
Faible puissance: 45 mA type d'alimentation au cœur
Large plage de température: ¥40 à +85 °C

Applications du SI5338A-B-GM
Commutateur Ethernet/routeur
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Temps de diffusion vidéo/audio
Processus et réglage de l'horloge FPGA
Conversion d'horloge à n'importe quelle fréquence
Les États membres doivent communiquer à l'autorité compétente les informations suivantes:
Chaîne de fibre optique, SAN
Cartes de ligne télécom
1 GbE et 10 GbE
