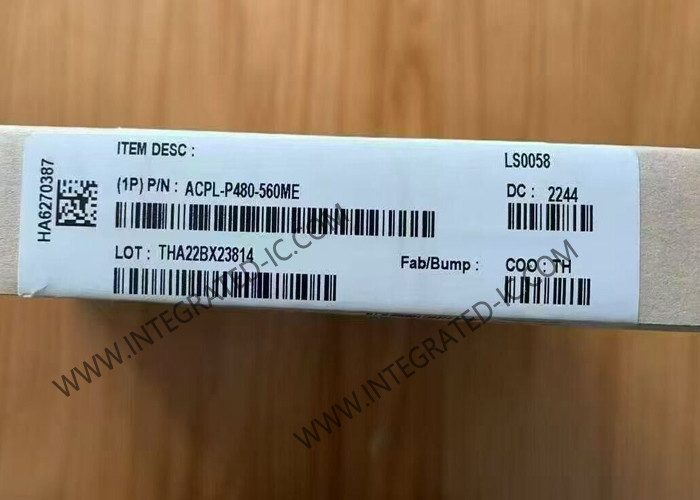

ACPL-P480-560ME Puce de circuit intégré Optocoupleur à haute vitesse SOP6 Puces IC

ACPL-P480-560ME puce de circuit intégré optocoupleur à grande vitesse SOP6 puces IC

Description du produit ACPL-P480-560ME

L'ACPL-P480-560ME est un module de puissance intelligent à haute résistance à CMR et un optocoupleur d'interface d'entraînement de porte.

L'optocoupleur haute vitesse ACPL-P480-560ME contient une LED AlGaAs, un détecteur photo,et un déclencheur Schmitt qui élimine la nécessité de circuits de conditionnement de forme d'onde externes et la nécessité d'une résistance de traction, ce qui permet un module d'alimentation intelligent à entraînement direct ou un entraînement de porte.

Spécification de l'ACPL-P480-560ME

Large plage de température de fonctionnement: ¥40°C à 100°C
Délai de propagation maximal tPHL/tPLH = 350 ns
Déformation maximale de la largeur d'impulsion (PWD) = 250 ns
Différence de retard de propagation:
¢ Minimum: ¢ 100 ns
¢ Maximum: + 250 ns
Large plage de VCC de fonctionnement: 4,5 à 20 V
20 kV/μs de rejet de mode commun minimum (CMR) à VCM = 1000V

Caractéristiques du ACPL-P480-560ME

Performance spécifiée pour les applications IPM courantes dans une plage de température industrielle
Délais de propagation maximaux courts
Déformation de la largeur d'impulsion réduite au minimum (PWD)
Rejet du mode commun très élevé (CMR)
Hystérésis
Sortie CMOS (pas de résistance de traction requise)
Disponible dans le paquet étiré SO-6

Applications de l'ACPL-P480-560ME

Isolement de l'interface IPM
Le moteur de porte IGBT/MOSFET isolé
Moteurs à courant alternatif et à courant continu sans balai
Invertisseurs industriels
Isolement numérique général
