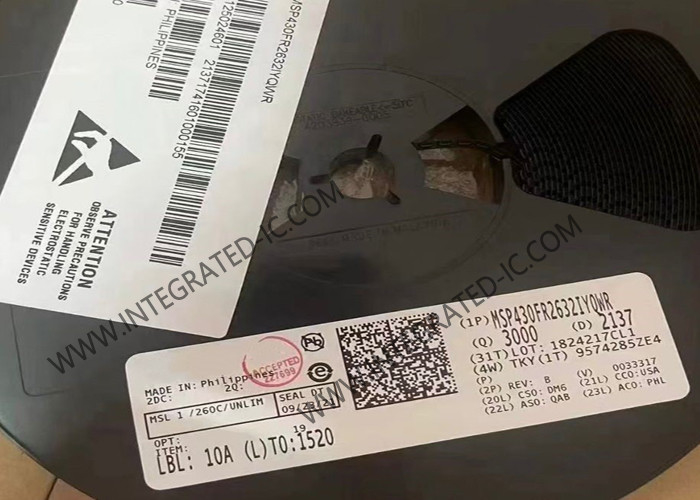

MSP430FR2632IYQWR Microcontrôleur MCU 16-bit 16MHz MCU 24-UFBGA avec toucher capacitif
Description du produit MSP430FR2632IYQWR
Le MSP430FR2632IYQWR est un microcontrôleur MSP430TM ultra-faible puissance pour la détection tactile capacitive doté de la technologie tactile CapTIvateTM pour les boutons, les curseurs, les roues et les applications de proximité.Les MCU MSP430 dotées de la technologie CapTIvate offrent la solution capacitive-touch la plus intégrée et la plus autonome du marché, avec une fiabilité élevée et une résistance au bruit à la plus faible puissanceLa technologie capacitive touch prend en charge les électrodes d'autocapacité et de capacitance mutuelle simultanées sur la même conception pour une flexibilité maximale.Les MCU MSP430FR2632IYQWR équipées de la technologie CapTIvate fonctionnent à travers un verre épais, des boîtiers en plastique, en métal et en bois pour une utilisation dans des environnements difficiles, y compris des environnements humides, gras et sales.
Caractéristiques du produit MSP430FR2632IYQWR
|
Processeur de base
|
Le nombre de points de contrôle est le suivant:
|
|
Taille du noyau
|
|
|
Vitesse
|
|
|
Connectivité
|
Les tests de dépistage doivent être effectués sur un échantillon d'anticorps.
|
|
Appareils périphériques
|
Détection/réinitialisation brune, POR, PWM, WDT
|
|
Nombre d'entrées/sorties
|
|
|
Taille de mémoire du programme
|
8.5KB (8.5K x 8)
|
|
Type de mémoire de programme
|
|
|
Taille de la RAM
|
|
|
Le nombre de fois où la tension est supérieure à la tension de l'alimentation (Vcc/Vdd)
|
|
|
Convertisseurs de données
|
|
|
Type d'oscillateur
|
|
|
Température de fonctionnement
|
|
Caractéristique du MSP430FR2632IYQWR
La technologie CapTIvateTM est utilisée pour le toucher capacitif
Résultats
Numérisation rapide par électrode avec quatre numérisations simultanées
Prise en charge des curseurs haute résolution jusqu'à 1024 points
Détection de proximité
La fiabilité
Augmentation de l'immunité contre les lignes électriques, les RF et autres bruits environnementaux
Spéctrum de diffusion intégré, réglage automatique, filtrage du bruit et algorithmes de débouchage
Permet des solutions tactiles fiables avec des bruits de mode commun RMS de 10 V, des transitoires électriques rapides de 4 kV et une décharge électrostatique de 15 kV, permettant la mise en œuvre de la norme IEC‐61000-4-6, IEC‐61000-4-4,et la conformité IEC‐61000-4-2
Réduction des émissions RF pour simplifier les conceptions électriques
Appui pour les conceptions de contact métallique et de rejet de l'eau
La flexibilité
jusqu'à 16 électrodes d'autocapacitance et 64 électrodes d'intercapacitation
Électrodes auto- et mutuellement capacitives de même conception, mélangées et assorties
Prend en charge la fonctionnalité multitouch
Large gamme de détection de la capacité, large gamme d'électrodes de 0 à 300 pF
Faible puissance
< 5 μA en éveil au toucher avec quatre capteurs
La machine d'état de veille au toucher permet la numérisation des électrodes pendant que le processeur est endormi
Accélération matérielle pour la compensation environnementale, le filtrage et la détection des seuils
Facilité d'utilisation
CapTIvate Design Center PC GUI permet aux ingénieurs de concevoir et de régler des boutons capacitifs en temps réel sans avoir à écrire de code
La bibliothèque de logiciels CapTIvate en ROM fournit une quantité suffisante de FRAM pour l'application client
Microcontrôleur intégré
L'architecture RISC à 16 bits
L'horloge prend en charge des fréquences allant jusqu'à 16 MHz
Large plage de tension d'alimentation de 3,6 V à 1,8 V (la tension minimale d'alimentation est limitée par les niveaux SVS, voir les spécifications SVS)
Mode de consommation d'énergie ultra-faible optimisé
Mode actif: 126 μA/MHz (typique)
En veille: < 5 μA en veille au toucher avec quatre capteurs
Compteur d'horloge en temps réel (RTC) LPM3.5 avec cristal 32768-Hz: 730 nA (typique)
Évasion (LPM4.5): 16 nA (typique)
Analogue haute performance
Convertisseur analogique-numérique (ADC) à 8 canaux et 10 bits
Référence interne de 1,5 V
Prélèvement et retenue 200 ksp
Communication en série améliorée
Deux interfaces de communication en série universelles améliorées (eUSCI_A) prennent en charge UART, IrDA et SPI
Une eUSCI (eUSCI_B) prend en charge SPI et I2C
Appareils périphériques numériques intelligents
Quatre minuteurs à 16 bits
Deux minuteurs avec chacun trois registres de capture/comparaison (Timer_A3)
Deux minuteurs avec deux registres de capture/comparaison chacun (Timer_A2)
Une minuterie de 16 bits associée à la technologie CapTIvate
Un RTC à 16 bits uniquement pour le compteur
Vérification de la redondance cyclique à 16 bits (CRC)
REM ferroélectrique à faible puissance (FRAM)
Jusqu'à 15,5 Ko de mémoire non volatile
Code intégré de correction d'erreur (ECC)
Protection d'écriture configurable
Mémoire unifiée de programme, de constantes et de stockage
1015 résistance au cycle d'écriture
Résistant aux rayonnements et non magnétique
Un rapport FRAM/SRAM élevé, jusqu'à 4:1
Système d'horloge (CS)
L'oscillateur RC 32 kHz intégré à la puce (REFO)
Oscillateur numériquement contrôlé à 16 MHz sur puce (DCO) avec boucle de verrouillage de fréquence (FLL)
précision de ± 1% avec référence sur puce à température ambiante
Oscillateur à très basse fréquence de 10 kHz (VLO) intégré à la puce
Ossillateur de modulation à haute fréquence sur puce (MODOSC)
L'oscillateur à cristaux extérieur de 32 kHz (LFXT)
Prescalar MCLK programmable allant de 1 à 128
SMCLK dérivé de MCLK avec prescalar programmable de 1, 2, 4 ou 8
Fonctionnalité générale d'entrée/sortie et de broche
Total de 19 E/S sur le paquet TSSOP-32
16 broches d'interruption (P1 et P2) peuvent réveiller le MCU en mode faible consommation
