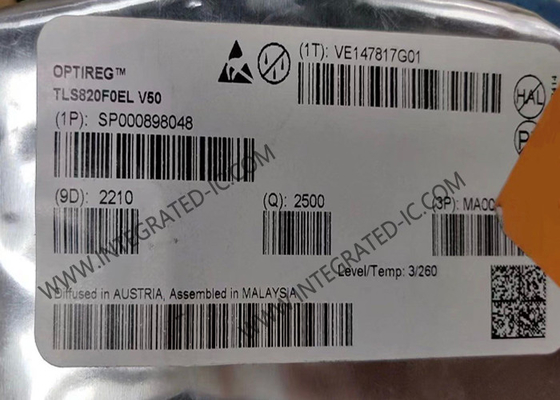

TLS820F0EL Puce de circuit intégré régulateur de tension linéaire à basse perte de haute performance pour alimentation 5V
Description du produit TLS820F0EL
Le TLS820F0EL est un régulateur de tension linéaire à très faible dégagement de haute performance pour une alimentation de 5 V dans un package PG-SSOP-14.
avec une tension d'entrée comprise entre 3 V et 40 V et une position de repos très faible de seulement 40 μA,Ces régulateurs sont parfaitement adaptés pour les automobiles ou tout autre système d'alimentation connecté à la batterie en permanenceLe TLS820F0 V50 offre une précision de tension de sortie de 2% et un courant de sortie maximal de 200 mA.
Le nouveau concept de boucle combine une régulation rapide et une très bonne stabilité tout en nécessitant un seul petit condensateur céramique de 1 μF à la sortie.À des courants inférieurs à 100 mA, le dispositif aura une tension de sortie typique très faible de seulement 70 mVLa portée de fonctionnement commence déjà à des tensions d'entrée de seulement 3 V (portée de fonctionnement étendue).Cela rend le TLS820F0 V50 également adapté pour alimenter les systèmes automobiles qui doivent fonctionner pendant la condition de manivelle.
La tension de sortie est surveillée par la fonction de réinitialisation, y compris la réinitialisation de sous-tension, la réinitialisation retardée à l'allumage et un seuil de réinitialisation inférieur réglable.un circuit de surveillance avec des réglages flexibles est intégré pour surveiller le fonctionnement du microcontrôleurLa limitation du courant de sortie et l'arrêt à température excessive sont mises en œuvre pour protéger l'appareil contre les dommages immédiats.
Spécifications du TLS820F0EL
|
Configuration de sortie
|
Positif
|
|
Type de sortie
|
Fixé
|
|
Nombre de régulateurs
|
|
|
Voltage - Entrée (max)
|
|
|
Voltage - sortie (min/fixe)
|
|
|
Désactivation de l'appareil
|
|
|
Courant - sortie
|
200 mA
|
|
Courant - Quiescence (QI)
|
|
|
Courant - alimentation (maximum)
|
|
|
RSEP
|
|
|
Caractéristiques de contrôle
|
Retard, activation, réinitialisation, chien de garde
|
|
Caractéristiques de protection
|
Sur courant, sur température, court-circuit
|
|
Température de fonctionnement
|
|
|
Grade
|
|
Caractéristiques du TLS820F0EL
Large plage de tension d'entrée de 3,0 V à 40 V
Voltage de sortie fixe 5 V
Capacité de courant de sortie jusqu'à 200 mA
Précision de la tension de sortie ≤ ± 2 %
Consommation de courant ultra-faible de type 40 μA
Voltage de sortie très bas type 70 mV @100 mA
Stable avec un condensateur de sortie en céramique de 1 μF
Réinitialisation retardée à l' activation avec 2 temps de retard programmables 8,5 ms/ 16,5 ms
seuil de réinitialisation réglable jusqu'à 2,50 V
Un chien de garde avec des horaires flexibles et une désactivation dépendante du courant:
16 ms / 32 ms / 48 ms / 96 ms, Activé à un QI > 5,5 mA)
Activer, réinitialiser sous tension, éteindre la surtempérature
Limitation du courant de sortie
Large plage de température
Produit vert (conforme à la réglementation RoHS)
Qualifié AEC
Le groupe PG-SSOP-14
Applications du TLS820F0EL
ECU générales pour l'automobile
Les petites ECU où SBC ou DCDC ne sont pas utilisés
Fourniture secondaire en écus (par exemple pour CAN)
Tableau de bord, groupe, climatiseur, pompe à carburant, ADAS
Système de gestion des batteries automobiles de 48 V (BMS)
Système de gestion des batteries automobiles (BMS)
Système de gestion des batteries automobiles à haute tension (BMS)
Unité de distribution d'énergie primaire pour l'automobile
