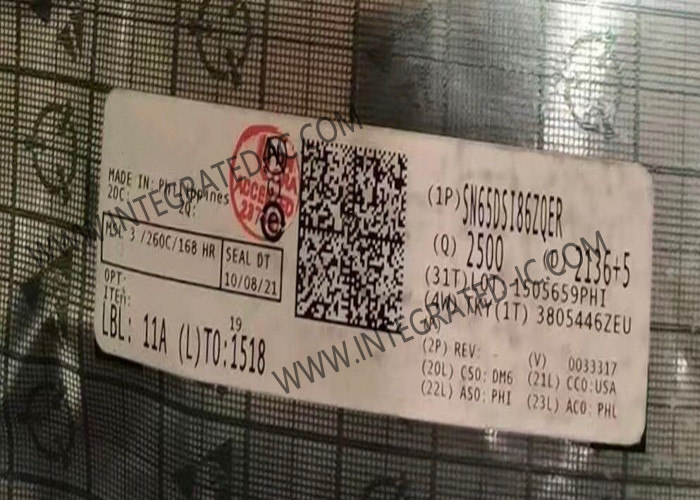

SN65DSI86ZQER Puce de circuit intégré à double canal DSI vers le pont d'affichage intégré

SN65DSI86ZQER Puce de circuit intégré à double canal DSI vers le pont d'affichage intégré

Description du produit SN65DSI86ZQER
Le pont SN65DSI86ZQER DSI vers le DisplayPort intégré (eDP) dispose d' une configuration de récepteur MIPI D-PHY à deux canaux avec quatre voies par canal fonctionnant à 1.5 Gbps par voie et une bande passante d'entrée maximale de 12 GbpsLe pont décode les paquets MIPI DSI RGB666 à 18 et RGB888 à 24 bits et convertit le flux de données vidéo formaté en un DisplayPort avec jusqu'à quatre voies à 1,62 Gbps, 2,16 Gbps, 2,43 Gbps, 2.7 Gbps, 3,24 Gbps, 4,32 Gbps ou 5,4 Gbps.
SN65DSI86ZQER est bien adapté pour WQXGA à 60 images par seconde, ainsi que pour les graphiques 3D à 4K et véritables résolutions HD (1920 x 1080) à une résolution équivalente à 120 fps avec jusqu'à 24 bpp.La mise en mémoire tampon de ligne partielle est mise en œuvre pour s'adapter à la disparité de flux de données entre les interfaces DSI et DisplayPort.

Les spécifications du SN65DSI86ZQER

Caractéristiques du SN65DSI86ZQER
Embedded DisplayPortTM (eDPTM) 1.4 compatible prenant en charge 1, 2 ou 4 voies à 1,62 Gbps (RBR), 2,16 Gbps, 2,43 Gbps, 2,7 Gbps (HBR), 3,24 Gbps, 4,32 Gbps ou 5,4 Gbps (HBR2).
Il implémente l'interface sérielle de couche physique MIPI® D-PHY version 1.1 et l'interface série d'affichage (DSI) version 1.02.00
Récepteur DSI à double canal configurable pour une, deux, trois ou quatre voies de données D-PHY par canal fonctionnant à 1,5 Gbps par voie
Prend en charge les paquets vidéo DSI de 18 bpp et 24 bpp avec les formats RGB666 et RGB888
Convient pour une résolution 4K 4096 × 2304 à 18bpp couleur et une résolution WUXGA 1920 × 1200 avec graphiques 3D à 60 fps (équivalent à 120 fps)
MIPI front-end configurable pour une configuration DSI à un ou deux canaux
Prend en charge les modes d'opération DSI à double canal impairs, pairs et gauche et droite
1.2 V d'alimentation VCC principale et 1.8 V d'alimentation pour les entrées/sorties numériques
Les caractéristiques de faible puissance comprennent le rafraîchissement du panneau et le support de l'état de puissance ultrafaible MIPI (ULPS)
Polarité de voie d'affichage et affectation configurables.
Prend en charge les fréquences de 12 MHz, 19,2 MHz, 26 MHz, 27 MHz et 38,4 MHz via une horloge de référence externe (REFCLK)
Le système de détection de l'énergie électrique doit être équipé d'un système de détection de l'énergie électrique.
Emballé dans une boîte à 64 balles de 5 mm x 5 mm nFBGA (ZXH)
Configurable en I2C
Plage de température: de 40 °C à + 85 °C

Applications du SN65DSI86ZQER
PC et ordinateurs portables
Les comprimés
Automatisation du commerce de détail et paiement
Épreuve et mesure
Automatisation et contrôle d'usine
