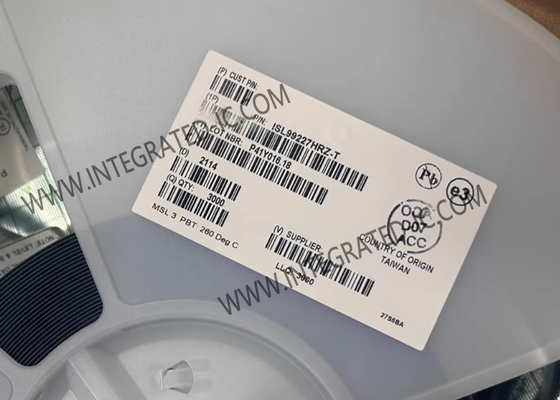

ISL99227HRZ Chip de circuit intégré Smart Power Stage Module avec des moniteurs de courant et de température de haute précision intégrés

ISL99227HRZ Chip de circuit intégré Smart Power Stage Module avec des moniteurs de courant et de température de haute précision intégrés

Description du produit ISL99227HRZ
Les ISL99227HRZ ont intégré des moniteurs de courant et de température de haute précision qui peuvent être renvoyés au contrôleur et au doublage pour compléter un système DC/DC multiphase.Ils simplifient la conception et augmentent les performances en éliminant le réseau de détection DCR et la compensation thermique associée. L'efficacité de la charge légère est prise en charge via une broche de commande LFET dédiée. Un pack PQFN 5x5 amélioré thermiquement leader de l'industrie permet un débit de PCB global minimal.Compatible avec la 3V, une entrée PWM tri-état compatible de 5,0 V qui, en collaboration avec des contrôleurs PWM multifase, fournit une solution fiable en cas de conditions de fonctionnement anormales.L'ISL99227HRZ améliore également les performances et la fiabilité du système grâce à la protection intégrée contre les pannes d'UVLO, sur-température et sur-courant.Une broche de signalement de défaut à écoulement ouvert simplifie la poignée de main entre le SPS et les contrôleurs et peut être utilisée pour désactiver le contrôleur pendant les conditions de démarrage et de défaut.

Les spécifications de l'ISL99227HRZ

Caractéristiques de l'ISL99227HRZ
Plage d'entrée: de +4,5 à +18 V
Prend en charge le courant continu de 60 A
ISL99227 avec entrée PWM tri-état compatible 3,3 V
ISL99227B avec entrée PWM tri-état compatible 5,0V
Détection du courant en pente descendante
Moniteur de courant (IMON) de précision ± 3% avec entrée REFIN
Moniteur de température de 8 mV/°C avec bandeau OT
Entrée de commande FET dédiée du côté inférieur
Protection complète contre les défauts pour une fiabilité élevée du système
Protection contre les courts-courants et les surcourants du côté supérieur du FET
Protection contre les surchauffeurs
Le verrouillage sous tension VCC et VIN (UVLO)
Sortie de déclaration de défaut de drainage ouvert
Fréquence de commutation jusqu'à 2 MHz
La valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon.

Applications de l'ISL99227HRZ
VRM et VRD à haute fréquence et à haut rendement
Régulateurs de noyau, graphiques et mémoire pour microprocesseurs
VR haute densité pour serveur, réseautage et cloud computing
Convertisseurs et consoles de jeux vidéo à courant continu
