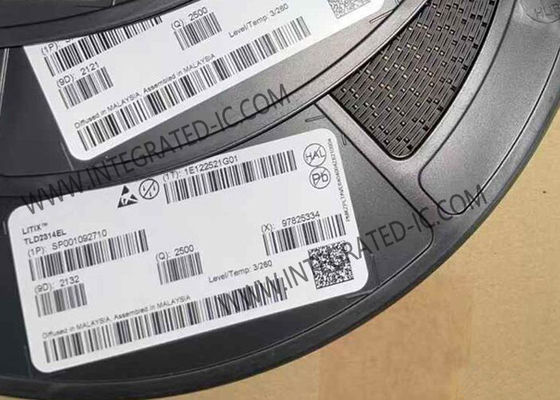

TLD2314EL puce de circuit intégré LITIXTM Basic High Side Driver IC 120mA LED Driver IC

TLD2314EL puce de circuit intégré LITIXTM Basic High Side Driver IC 120mA LED Driver IC

Description du produit TLD2314EL

Le TLD2314EL est un circuit intégré à trois canaux à haut pilote latéral LITIXTM Basic avec des étapes de sortie intégrées.
Le TLD2314EL est conçu pour contrôler les LED avec un courant allant jusqu'à 120 mA. Dans les applications automobiles typiques, le dispositif est capable de conduire 3 LED rouges par chaîne (total 9 LED) avec un courant allant jusqu'à 60 mA,Le courant de sortie est contrôlé pratiquement indépendamment des variations de charge et de tension d'alimentation.

Spécification du TLD2314EL

Caractéristiques du TLD2314EL

Appareil à 3 canaux avec étapes de sortie intégrées (sources de courant), optimisé pour actionner les LED
courant de sortie jusqu'à 120 mA par canal
Faible consommation en mode veille
Opération PWM prise en charge par VS-pin
Courant de sortie réglable via une résistance externe de faible puissance et possibilité de connecter une résistance PTC pour une protection LED dans des conditions de température supérieure
Protection contre la polarité inverse
Protection contre les surcharges
Détection de sous-tension
Charge ouverte et court-circuit pour le diagnostic de GND
Large plage de température: -40 °C < Tj < 150 °C
Emballage PG-SSOP14 avec écouvillon thermique exposé

Applications du TLD2314EL

Groupe d'instruments automobile
Module de commande du toit avec commande de la lumière intérieure et ambiante

Autres composants électroniques en stock

Questions fréquentes
Q. Vos produits sont-ils originaux?
R: Oui, tous les produits sont originaux, la nouvelle importation originale est notre objectif.
Q: Quels certificats avez-vous?
R: Nous sommes une société certifiée ISO 9001:2015 et membre de l'ERAI.
Q: Pouvez-vous prendre en charge la commande ou l'échantillon en petite quantité?L'échantillon est-il gratuit?
R: Oui, nous soutenons les commandes d'échantillons et les petites commandes. Le coût des échantillons est différent selon votre commande ou votre projet.
Q: Comment expédier ma commande?
R: Nous utilisons express pour expédier,comme DHL,Fedex,UPS,TNT,EMS. Nous pouvons également utiliser votre transitaire suggéré.Les produits seront dans un bon emballage et assurer la sécurité et nous sommes responsables des dommages produits à votre commande.
Q: Et le délai de livraison?
R:Nous pouvons expédier les pièces en stock dans les 5 jours ouvrables.Si sans stock,nous confirmerons le délai de livraison pour vous en fonction de votre quantité de commande.
