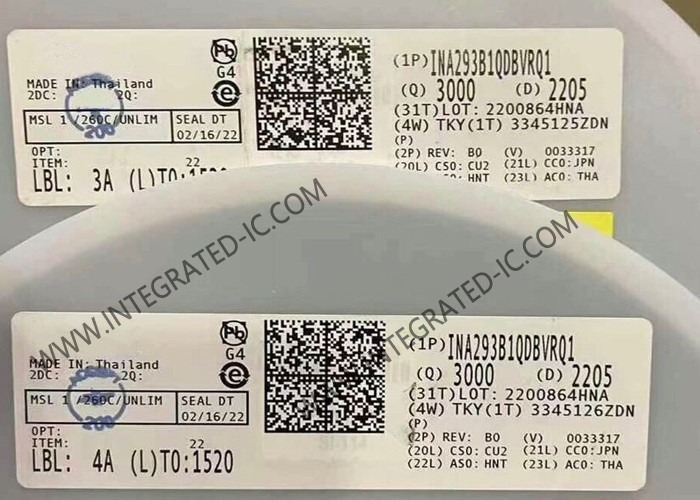

Description du produit de l'INA293B1QDBVRQ1
INA293B1QDBVRQ1 est un amplificateur de détection de courant ultra-précis qui peut mesurer les chutes de tension à travers les résistances de shunt sur une large plage de modes communs de 4 V à 110 V.La tension négative en mode commun permet au dispositif de fonctionner sous terre, permettant ainsi une mesure précise des courants de recirculation dans les applications à demi-pont.une faible erreur de gain et un CMRR à courant continu élevé permettent une mesure de courant très précise. L'INA293B1QDBVRQ1 n'est pas seulement conçu pour la mesure du courant continu, mais aussi pour des applications à haute vitesse (par ex. protection contre le sur courant rapide) avec une bande passante élevée de 1.3 MHz et un CMRR CA de 85 dB (à 50 kHz).

Les spécifications de l'INA293B1QDBVRQ1

Caractéristiques de l'INA293B1QDBVRQ1
AEC-Q100 qualifié pour les applications automobiles
Grade de température 1: 40 °C à + 125 °C, TA
Fonctionnelle et sûre
Documentation disponible pour aider à la conception du système de sécurité fonctionnelle
Voltage large en mode commun:
Voltage de fonctionnement: de −4 V à +110 V
Voltage de survie: -20 V à +120 V
Excellent CMRR:
Réglage de la fréquence du courant continu de 160 dB
85 dB AC-CMRR à 50 kHz
Précision:
Le gain:
L'erreur de gain: ±0,15% (maximum)
Dérive de gain: ± 10 ppm/ °C (maximum)
Compte rendu:
Voltage de décalage: ± 15 μV (typique)
Dérive de décalage: ±0,05 μV/ °C (typique)
Largeur de bande: 1,3 MHz
Pour les appareils à commande numérique, la fréquence d'enroulement est de 2,5 V/μs.
Courant de repos: 1,5 mA

Applications de l'INA293B1QDBVRQ1
Automobiles à 48 V
Contrôle du solénoïde
Convertisseur de courant continu de 48 V
Réglage de la vanne
