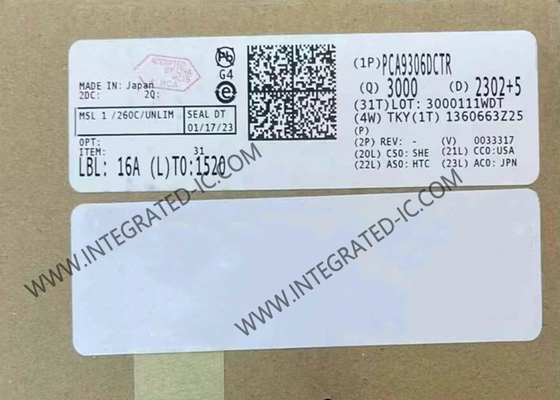

PCA9306DCTR Puce de circuit intégré double bus bidirectionnel I2C et convertisseur de niveau de tension SMBus

PCA9306DCTR Puce de circuit intégré double bus bidirectionnel I2C et convertisseur de niveau de tension SMBus

Description du produit PCA9306DCTR
L'appareil PCA9306DCTR est un convertisseur bidirectionnel de niveau de tension I 2C et SMBus double avec une entrée activée (EN) et fonctionne de 1,2 V à 3,3 V REF1 et de 1,8 V à 5,5 V REF2.

Le dispositif PCA9306DCTR permet des conversions bidirectionnelles de tension entre 1,2 V et 5 V, sans l'utilisation d'une broche de direction.La faible résistance à l'état activé (R ON) du commutateur permet de réaliser des connexions avec un délai de propagation minimalLorsque l'EN est élevé, le commutateur de traduction est activé et les I/O SCL1 et SDA1 sont connectés respectivement à l'I/O SCL2 et SDA2 permettant un flux bidirectionnel de données entre les ports.L'interrupteur de traduction est éteint., et un état d'impédance élevée existe entre les ports.

Les spécifications du PCA9306DCTR

Caractéristiques du PCA9306DCTR
Transformateur bidirectionnel à 2 bits pour les lignes SDA et SCL dans les applications mixtes I 2C
Compatible avec les systèmes I 2C et SMBus
Délai de propagation maximal inférieur à 1,5 ns pour accueillir des dispositifs I 2C en mode standard et en mode rapide et plusieurs contrôleurs
Permet la conversion du niveau de tension entre
1.2-V V REF1 et 1.8-V, 2.5-V, 3.3-V ou 5-V V REF2
1.8-V V REF1 et 2,5-V, 3,3-V ou 5-V V REF2
2.5-V V REF1 et 3.3-V ou 5-V V REF2
3.3-V V REF1 et 5-V V REF2
Fournit une conversion de tension bidirectionnelle sans broche de direction
Une faible résistance à l'état allumé de 3,5 Ω entre les ports d'entrée et de sortie offre moins de distorsion du signal
Port d'entrée/sortie I 2C à drainage ouvert (SCL1, SDA1, SCL2 et SDA2)
Ports d'entrée/sortie I 2C tolérant 5 V pour le fonctionnement du signal en mode mixte
Les épingles SCL1, SDA1, SCL2 et SDA2 à haute impédance pour EN = faible
Fonctionnement sans verrouillage pour l'isolation lorsque l'EN = faible
Pinout à débit pour faciliter le routage des traces des circuits imprimés
Performance de verrouillage supérieure à 100 mA par JESD 78, classe II
La protection ESD est supérieure à la JESD 22
Modèle de corps humain 2000-V (A114-A)
Modèle de dispositif chargé de 1000 V (C101)

Applications du PCA9306DCTR
I2C, SMBus, PMBus, MDIO, UART, SDIO à basse vitesse, GPIO et autres interfaces à deux signaux
Serveurs
Routers (équipement de commutation de télécommunications)
Les ordinateurs personnels
Automatisation industrielle

Autres composants électroniques en stock
