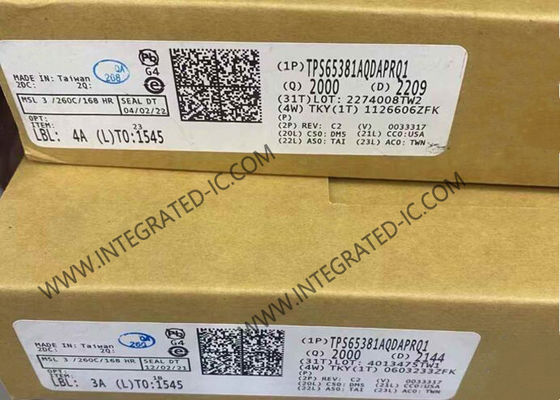

TPS65381AQDAPRQ1 puce de circuit intégré multi-rails alimentation IC HTSSOP-32

TPS65381AQDAPRQ1 puce de circuit intégré multi-rails alimentation IC HTSSOP-32

Description du produit TPS65381AQDAPRQ1

TPS65381AQDAPRQ1 est une alimentation multirail conçue pour alimenter les microcontrôleurs (MCU) dans des applications pertinentes en matière de sécurité, telles que celles présentes sur les marchés automobiles et industriels.

TPS65381AQDAPRQ1 prend en charge les familles de MCU Texas Instruments Hercules TM TMS570 et C2000 TM MCU, ainsi que divers autres MCU avec double-core lockstep (LS) ou architectures en couple lâche (LC).

Le TPS65381AQDAPRQ1 intègre plusieurs rails d'alimentation pour alimenter le MCU, le réseau de zone de contrôle (CAN) ou FlexRay et un capteur externe.Un convertisseur d'alimentation en mode commutateur asynchrone-buck avec un FET interne convertit la tension de l'alimentation d'entrée (batterie) en sortie de prérégulateur de 6 VCe prérégulateur de 6 V alimente les autres régulateurs.

Les spécifications du TPS65381AQDAPRQ1

Caractéristiques du TPS65381AQDAPRQ1

• Soutien de l'alimentation électrique à plusieurs voies
¢ TI HerculesTM TMS570, C2000TM et différents microcontrôleurs à architecture de sécurité fonctionnelle
• Les rails d'approvisionnement
¢ Plage de tension d'entrée:
Les régulateurs de l'alimentation des capteurs sont fonctionnels.
Les régulateurs de base des MCU fonctionnels
Prérégulateur de mode de commutation asynchrone de 6 V avec FET interne, courant de sortie 1,3 A
Voltage d'alimentation 5 V (CAN), régulateur linéaire avec FET interne, courant de sortie 300 mA
Voltage 3,3 V ou 5 V (MCU I/O), régulateur linéaire avec FET interne, courant de sortie 300 mA
- réglable de 0,8 V à 3,3 V (tension centrale MCU), régulateur linéaire avec FET externe
- alimentation réglable du capteur de 3,3 V à 9,5 V: régulateur de suivi linéaire avec FET interne, courant de sortie de 100 mA et protection contre l'alimentation courte et la mise à terre courte
Pompes de charge: généralement 12 V au-dessus de la tension de la batterie

Applications du TPS65381AQDAPRQ1
• Applications pour la sécurité dans le secteur automobile
La direction assistée: direction assistée électrique (EPS) et direction assistée électro-hydraulique (EHPS)
Le système de freinage antiblocage (ABS), le contrôle électronique de la stabilité (ESC) et le frein de stationnement électrique
Les systèmes d'assistance au conducteur avancés (ADAS)
 Suspension
• Applications en matière de sécurité industrielle
¢ contrôleurs logiques programmables de sécurité (PLC)
Modules de commande d'entrée/sortie de sécurité
¢ Test et mesure
¢ Modules de contrôle et de sécurité des signaux ferroviaires et du métro
 Contrôle de la sécurité des ascenseurs et des escaliers mécaniques
Le contrôle des éoliennes
