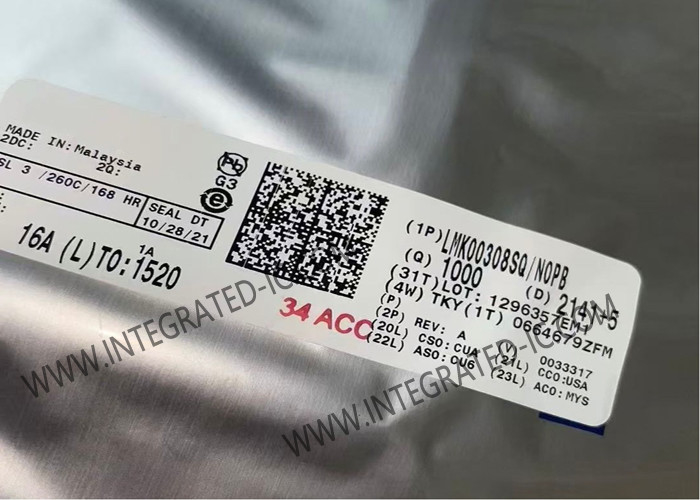

LMK00308SQ puce de circuit intégré 3,1 GHz 8 sorties différentiel horloge tampons WQFN-40

LMK00308SQ puce de circuit intégré 3,1 GHz 8 sorties différentiel horloge tampons WQFN-40

Description du produit LMK00308SQ

Le LMK00308SQ est un tampon de différence à 8 sorties à 3 GHz destiné à la distribution d'horloge/données à haute fréquence et à faible vibration et à la traduction de niveau.L'horloge d'entrée peut être sélectionnée à partir de deux entrées universelles ou d'une entrée cristalline. L'horloge d'entrée sélectionnée est distribuée sur deux banques de 4 sorties différentielles et une sortie LVCMOS. Les deux banques de sortie différentielle peuvent être configurées indépendamment en tant que pilotes LVPECL, LVDS ou HCSL,La sortie LVCMOS a une entrée d'activation synchrone pour un fonctionnement sans impulsion de nain lorsqu'elle est activée ou désactivée.

LMK00308SQ fonctionne à partir d'une alimentation de base de 3,3 V et de 3 sources de sortie indépendantes de 3,3 V/2,5 V. Il offre des performances élevées, une polyvalence et une efficacité énergétique,ce qui le rend idéal pour remplacer les dispositifs tampons à sortie fixe tout en augmentant la marge de chronométrage dans le système.

Spécification du LMK00308SQ

Caractéristiques du LMK00308SQ

31 Multiplexeur d'entrée:
- Deux entrées universelles fonctionnent jusqu'à 3,1 GHz et acceptent les horloges LVPECL, LVDS, CML, SSTL, HSTL, HCSL ou à extrémité unique
- Une entrée cristalline accepte une horloge de 10 à 40 MHz
Deux banques avec 4 sorties différentes chacune:
- LVPECL, LVDS, HCSL ou Hi-Z (sélectionné par banque)
- LVPECL Jitter additif avec LMK03806 Source d'horloge à 156,25 MHz:
- 20 fs RMS (10 kHz à 1 MHz)
- 51 fs RMS (12 kHz à 20 MHz)
PSRR élevé: -65 / -76 dBc (LVPECL/LVDS) à 156,25 MHz
Sortie LVCMOS avec entrée synchrone activée
Configuration contrôlée par broche
L'alimentation du noyau VCC: 3,3 V ± 5%
3 sources de sortie VCCO indépendantes: 3,3 V/2,5 V ± 5%
Plage de température industrielle: -40°C à +85°C
Le nombre de couches de couleur de l'échantillon doit être déterminé en tenant compte de l'échantillon de couleur de l'échantillon.

Applications du LMK00308SQ

Distribution d'horloge et traduction de niveau pour les ADC, les DAC, l'Ethernet multi-gigabit, XAUI, le canal de fibre optique, SATA/SAS, SONET/SDH, CPRI, les arrière-plans haute fréquence
Commutateurs, routeurs, cartes de ligne, cartes de chronométrage
Serveurs, informatique et PCI Express (PCIe 3.0)
Unités de radio à distance et unités de bande de base
