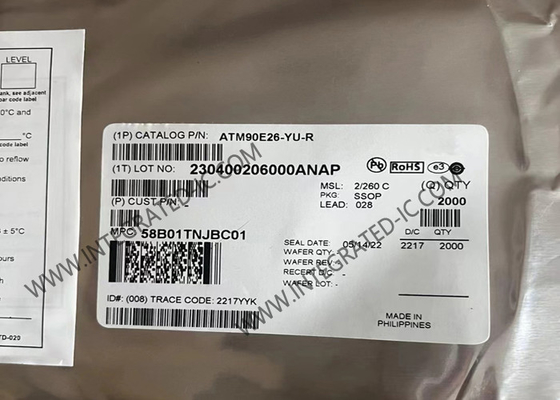

ATM90E26-YU Circuit intégré puce IC de mesure de l'énergie SSOP-28 IC monomètre à phase unique

ATM90E26-YU Puce de circuit intégré de mesure de l'énergie IC SSOP-28 Compteur de phase unique IC

Description du produit ATM90E26-YU

L'ATM90E26-YU est un circuit intégré de mesure de l'énergie à large portée à haute performance monophasique.

L'ATM90E26-YU est une puce de mesure de l'énergie à large portée de haute performance.

Spécification de l'ATM90E26-YU

Caractéristiques de l'ATM90E26-YU

• 3,3 V d'alimentation unique. Plage de tension de fonctionnement: 2,8 à 3,6 V. Précision de mesure garantie dans les limites de 3,0 à 3,6 V. 5 V compatible avec l'entrée numérique.
• Hystérésis intégrée pour réinitialiser le courant.
• Interface UART sélectionnable et interface SPI (interface SPI à quatre fils ou interface SPI simplifiée à trois fils avec 24 cycles fixes pour le fonctionnement de tous les registres).
• Fonction de diagnostic des paramètres et sortie d'interruption programmable du signal d'interruption IRQ et du signal WarnOut.
• Détection de basculement de tension programmable et sortie de passage à zéro.
• Plage d'entrée des canaux
- canal de tension (lorsque le gain est de "1": 120 μVrms~600 mVrms.
- canal de courant de ligne L (lorsque le gain est de "24"): 5 μVrms~25 mVrms.
- canal de courant de ligne N (lorsque le gain est "1"): 120μVrms~600mVrms.
• Gain de courant de ligne L programmable: 1, 4, 8, 16, 24; Gain de ligne N programmable: 1, 2, 4.
• Compensation de décalage de la ligne L et de la ligne N.
• CF1 et CF2 produisent respectivement des impulsions d'énergie active et réactive pouvant être utilisées pour l'étalonnage ou l'accumulation d'énergie.
• Fréquence de l'oscillateur de cristal: 8,192 MHz.
• Paquet vert SSOP28.
• Température de fonctionnement: -40 °C ~ +85 °C.

Applications de l'ATM90E26-YU

ATM90E26-YU est utilisé pour le comptage de l'énergie active et réactive pour les compteurs d'énergie monophasiques à deux fils (1P2W), monophasiques à trois fils (1P3W) ou anti-altération.le M90E26 peut également être utilisé dans les instruments de puissance qui doivent mesurer la tension, courant, etc.
