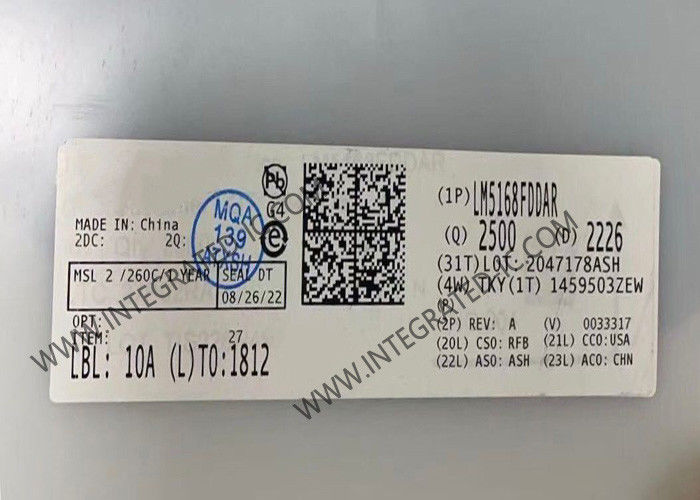

LM5168FDDAR Convertisseur à dérive de puce de circuit intégré avec capacité de convertisseur Fly-BuckTM

LM5168FDDAR Convertisseur à dérive de puce de circuit intégré avec capacité de convertisseur Fly-BuckTM

Description du produitLM5168FDDAR

Les convertisseurs de buck synchrones LM5168FDDAR sont conçus pour réguler sur une large plage de tension d'entrée, réduisant ainsi au minimum le besoin de composants externes de suppression de surtension.Un minimum contrôlable sur le temps de 50ns facilite de grands taux de conversion à décroissance, permettant la descente directe d'une entrée nominale de 48 V sur des rails basse tension pour réduire la complexité du système et le coût de conception.à près de 100% du cycle de travail si nécessaire, ce qui en fait un excellent choix pour une large gamme d'alimentation industrielle et des applications de batteries à haut nombre de cellules.

Spécification deLM5168FDDAR

CaractéristiquesLM5168FDDAR

• Fonctionnelle et sûre

• Documentation disponible pour aider à la conception du système de sécurité fonctionnelle

• Conçu pour une fiabilité dans des applications robustes

• Large plage de tension d'entrée de 6V à 120V maximum absolu

• Plage de température de jonction: de 40 °C à + 150 °C

• Températeur de démarrage en douceur interne fixe de 3 ms

• Protection contre les limites de courant de pointe et de vallée

• UVLO d'entrée et protection contre l'arrêt thermique

• Conçus pour les sources d'alimentation industrielles évolutives et les batteries

• Temps d'allumage et d'arrêt minimaux de 50 ns

• Fréquence de commutation réglable jusqu'à 1 MHz

• Emulation de diodes pour une efficacité élevée de la charge lumineuse

• Mode automatique avec faible courant d'arrêt (< 10μA)

• FPWM pour les convertisseurs Fly-Buck

• courant d'arrêt de 3 μA

• Compatible de broche à broche avec LM5164-Q1, LM5163-Q1 et LM5013-Q1

• Pinout et fonctionnalité similaires à LM5017 et LM34927.

• L'intégration réduit la taille et le coût du projet

• Architecture de commande du mode COT

• Commutateur de commande intégré de 1,9Ω NFET

• Réducteur synchrone NFET intégré de 0,71Ω

• 1.2V de référence de tension interne

• Aucun composant de compensation de boucle

• Régulateur de biais VCC interne et diode de démarrage

• Indicateur de bonne puissance de drainage ouvert

ApplicationsDesLM5168FDDAR

• Communication “ module électrique en brique

• Batterie industrielle (≥ 10 S)

• Le groupe de batteries vélo électrique, scooter électrique, LEV
