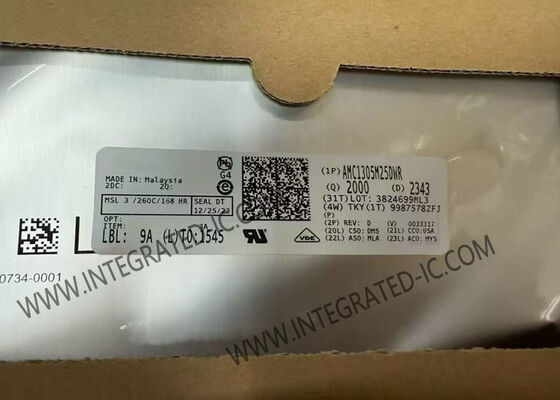

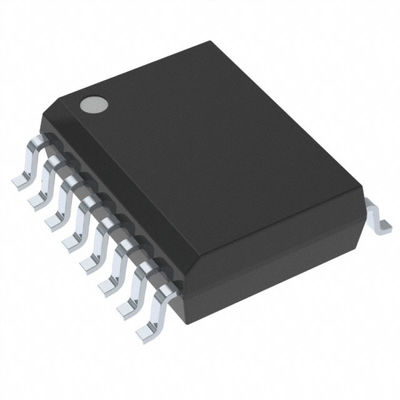

AMC1305M25DWR Circuit intégré - Puce modulateur delta-sigma isolé renforcé
L'AMC1305M25DWR est un modulateur delta-sigma (ΔΣ) de précision doté d'une double barrière d'isolation capacitive qui offre une excellente immunité aux interférences magnétiques. Ce dispositif est optimisé pour une connexion directe aux résistances shunt et autres sources de signaux basse tension, offrant des performances DC et AC supérieures pour les applications industrielles.
Spécifications du produit
| Type |
Module isolé |
| Nombre de canaux |
1 |
| Résolution |
16 bits |
| Taux d'échantillonnage |
78k par seconde |
| Interface de données |
CMOS, Série |
| Source d'alimentation |
Analogique et Numérique |
| Tension d'alimentation |
3V ~ 5.5V |
| Température de fonctionnement |
-40°C ~ 125°C |
| Type de montage |
Montage en surface |
| Boîtier / Conditionnement |
16-SOIC (0.295", largeur 7.50mm) |
| Boîtier du dispositif fournisseur |
16-SOIC |
Principales caractéristiques
- Famille compatible broche optimisée pour les mesures de courant basées sur des résistances shunt
- Plages de tension d'entrée ±50 mV ou ±250 mV
- Options d'interface numérique CMOS ou LVDS
- Excellentes performances DC supportant une détection de haute précision
- Erreur d'offset : ±50 µV ou ±150 µV (max)
- Dérive d'offset : 1,3 µV/°C (max)
- Erreur de gain : ±0,3 % (max)
- Dérive de gain : ±40 ppm/°C (max)
- Immunité aux transitoires : 15 kV/µs (min)
- Entrée d'horloge externe de 5 MHz à 20 MHz pour la synchronisation au niveau du système
Applications
- Détection de courant basée sur des résistances shunt dans les entraînements de moteurs industriels
- Onduleurs photovoltaïques
- Alimentations sans interruption
- Détection de tension isolée
