MAX17614ATP puce de circuit intégré N-canal ou contrôleur commutateur sélecteur de source avec protection contre les surtensions 60V et limitation de courant programmable 3A

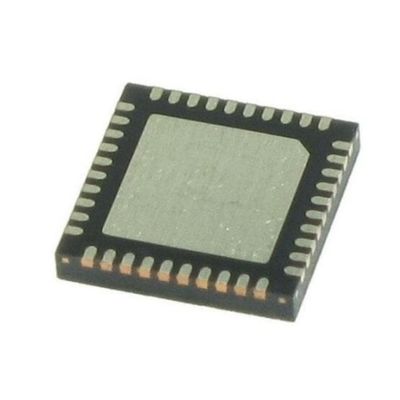

Le MAX17614ATP est un commutateur de sélection de source hautement intégré et un contrôleur de diode idéal doté de MOSFET à canal N dos à dos intégrés, logés dans un boîtier TQFN compact de 4 mm × 4 mm. Il convient aux applications telles que les servos conjoints dans les robots humanoïdes, la redondance multi-alimentation et les scénarios d'alimentation électrique distribuée des capteurs.

Les FET à double canal N intégrés permettent une sélection transparente de porte OU entre plusieurs sources de batterie ou d'alimentation, avec un blocage du courant inverse en seulement 140 ns. Les pertes de conduction sont nettement inférieures à celles des diodes standards, résolvant des problèmes tels que la commutation entre les batteries primaires et de secours dans les robots, ainsi que les dommages aux servomoteurs et aux capteurs causés par le courant inverse lors des coupures de courant. Il prend en charge le déclenchement à distance d'une alimentation électrique commune unique via la broche de commande principale EN, facilitant ainsi la gestion de l'alimentation à plusieurs niveaux pour l'ensemble du système.

Résiste aux surtensions jusqu'à +60 V et jusqu'à -65 V ; dispose de seuils de sous-tension et de surtension programmables allant de 4,5 V à 60 V, compatible avec les batteries lithium-ion 48 V grand public pour les robots humanoïdes et plusieurs sources d'alimentation auxiliaires basse tension pour les capteurs ; Limitation de courant programmable maximale de 3 A (réglable de 0,15 A à 3 A), avec une précision de limitation de courant de ± 3,3 % sur toute la plage de température, couvrant la plage de consommation électrique des servomoteurs à joint unique.

La protection contre les surintensités prend en charge trois modes : nouvelle tentative automatique, limitation de courant continu et verrouillage, répondant aux surintensités transitoires rencontrées pendant la locomotion et la préhension du robot ; Les sorties intégrées d'arrêt thermique et d'indicateur de défaut UV/OV/surintensité permettent au MCU de détecter les anomalies d'alimentation commune en temps réel, en les signalant rapidement au système de contrôle de mouvement pour éviter tout emballement commun ; Large plage de températures de fonctionnement de -40 °C à +125 °C, adaptée aux environnements générateurs de chaleur liés aux mouvements robotiques continus à long terme.

Une seule puce intègre des circuits de commutation, de limitation de courant et de protection, réduisant considérablement le nombre de composants périphériques. Le boîtier de petite taille permet d'économiser de l'espace sur les circuits imprimés confinés dans les articulations du robot, réduit le volume et le poids des modules d'alimentation distribuée et améliore les possibilités de conception légère de l'ensemble de la machine, le rendant ainsi adapté aux architectures d'alimentation distribuée multi-articulations.
