Module de communication sans fil LTC5562IUC 7GHz, mélangeur actif à faible puissance et large bande
Le LTC5562IUC est un mélangeur basse consommation polyvalent optimisé pour les applications nécessitant une large bande passante d'entrée, une faible distorsion et une faible fuite de LO. Ce module peut être utilisé pour les applications de conversion ascendante ou descendante et fournit un gain de conversion nominal de 1 dB. L'entrée différentielle est optimisée pour une utilisation avec un balun à ligne de transmission 1:1, l'entrée étant adaptée à une large bande de 50Ω de 30 MHz à 7 GHz.
Spécifications
| Paramètre |
Valeur |
| Plage de fréquences |
0Hz ~ 7GHz |
| Nombre de mélangeurs |
1 |
| Facteur de bruit |
14.6dB |
| Courant d'alimentation |
40mA |
| Tension d'alimentation |
3.3V |
| Type de montage |
Montage en surface |
| Boîtier / Coffret |
10-WFQFN Pad exposé |
| Boîtier du dispositif du fournisseur |
10-QFN (2x2) |
Principales caractéristiques
- Plage de fréquences large bande jusqu'à 7 GHz
- Faible consommation : 2,7 V à 3,6 V, alimentation 40 mA
- Courant d'alimentation réglable jusqu'à 15 mA
- Capacité de conversion ascendante ou descendante
- OIP3 : +20dBm à 3,6GHz en sortie
- Gain de conversion : +1dB
- Faible entraînement LO : -4dBm à +2dBm
- Correspondance d'impédance LO maintenue pendant l'arrêt
- Activation du contrôle, courant d'arrêt de 10μA
- 2kV ESD (HBM et CDM)
- Fonctionnement de -40°C à 105°C

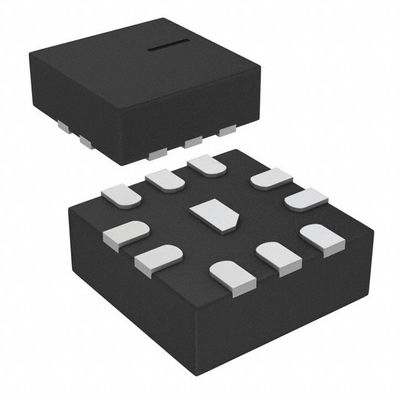

- Petit boîtier QFN à 10 broches de 2 mm * 2 mm
Applications
- Radios portables
- Instruments de test portables
- Infrastructure sans fil
- Équipement d'accès sans fil fixe
- Mélangeur VHF et UHF
- Répéteurs sans fil
