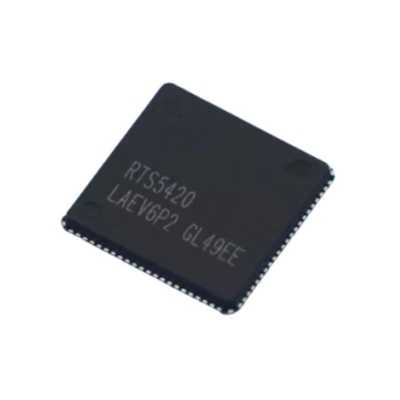

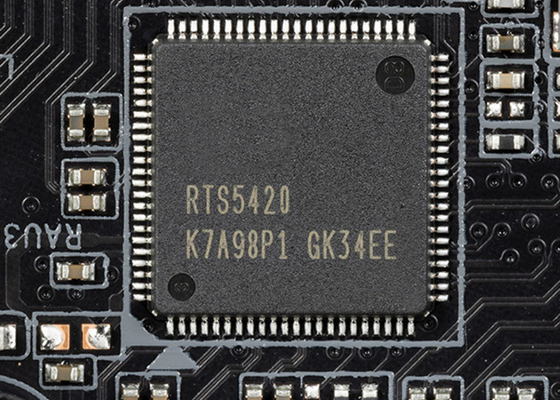

Puce de circuit intégré RTS5420 USB3.2 Gen2x1 Contrôleur Hub à 4 ports QFN-88
Description du produitRTS5420
Le RTS5420 est un contrôleur USB3.2 Gen2x1 Hub avancé qui fonctionne comme un hub USB3.2 Gen2x1 à 4 ports et un hub USB2.0 à 4 ports. Il prend en charge les spécifications USB3.2 Gen2x1 et USB2.0,et supporte complètement l'USB3.2 Gen1 (USB3.0),USB1.1Basé sur l'architecture MCU, le RTS5420 peut facilement mettre à jour FW pour de futures mises à jour de spécifications, ou fournir une personnalisation facile des fonctionnalités, à l'aide d'un outil ISP.
Avec une fonction de chargeur intelligent RT, le RTS5420 prend en charge les solutions de charge les plus populaires et prend en charge BC1.2En outre, les ports de chargeurs Apple et Samsung sont émulés sur chaque port via le mécanisme de détection automatique-switch RTS5420.
La fonction ACA-Docking 2 spécification est connecté à un ACA-Dock, il sert d'hôte à divers périphériques USB, tels qu'un concentrateur, un clavier, une souris, une imprimante, etc., tout en recevant simultanément une charge.
La deuxième fonction de chargeur du port en amont du RTS5420 est appelée fonction de détection du chargeur.2 dispositifs connectés au port en amont, y compris CDP, DCP et SDP, et chargez l'appareil connecté dans le mode correct.
Le coût de la BOM est réduit grâce à une combinaison de facteurs: le RTS5420 déploie 10 Gbps sur chaque port, un régulateur LDO est intégré et fournit une tension stable de 3,3 V pour le RTS5420,et enfin un dispositif Billboard configurable est intégré lorsque le mode Alt est appliqué.
CaractéristiquesDesRTS5420
-
Prend en charge la spécification USB 1.1, 2.0, 3.0, 3.1, et 3.2
-
L'utilisation de l'unité de commande est autorisée.0Un câble USB.1
-
L'architecture MTT (transformateur de transactions multiples) pour l'USB2.0
-
Tous les états de puissance L0/L1/L2 pour USB2.0Un câble USB.1
-
Tous les états de puissance U0/U1/U2/U3 pour USB3.2 Gen2x1, USB3.2 Gen1 ((USB3.0)
-
LDM (mesure du retard de liaison) pour l'application USB3.2 Gen2x1
-
PTM (Précision Time Measurement) pour une application USB3.2 Gen2x1
-
Transfert multi-IN pour les applications USB3.2 Gen2x1
-
L'arbitrage en round robin pondéré pour le contrôle de la bande passante USB3.2 Gen1/Gen2x1
-
RT chargeur intelligent
-
Le mode SDP/CDP/DCP/ACA de l'USB-IF BC1.2 est utilisé.
-
Emulation des ports de chargeurs dédiés d'Apple et Samsung
-
Mode de détection/d'interruption automatique entre les différents modes de chargeur Divers
-
Contrôleur SMBUS Slave
-
Contrôleur maître/esclave I2C
-
Contrôleur de configuration GPIO
-
Interface SPI pour la fonction ISP flash externe
-
Régulateur LDO intégré de 5 V à 3,3 V
-
eFUSE pour la configuration des fonctions
-
Prend en charge l'état de déconnexion pour une économie d'énergie extrême
-
Un emballage QFN de 88 broches (10 x 10 mm)
ApplicationsDesRTS5420
