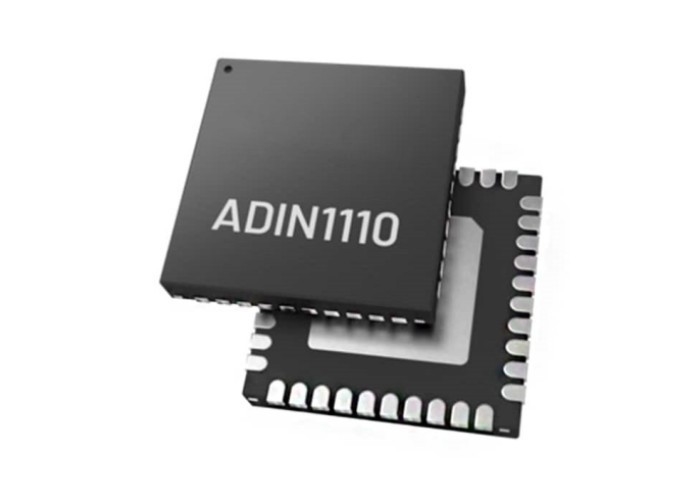

10Mbps MAC PHY de l'Ethernet IC 10BASE-T1L de la puissance faible ADIN1110BCPZ avec 4 MDI

10 Mbps basse consommation ADIN1110BCPZ circuits intégrés Ethernet 10BASE-T1L MAC PHY avec 4 MDI

Description du produit de l'ADIN1110BCPZ

ADIN1110BCPZ Low Power 10BASE-T1L Ethernet MAC-PHY intègre un noyau Ethernet PHY avec un MAC et tous les circuits analogiques associés, la mise en mémoire tampon d'horloge d'entrée et de sortie.L'ADIN1110BCPZ est équipé d'un seul rail d'alimentation de 1.8V ou 3.3V et est conçu pour les applications Ethernet industrielles.

Spécification de l'ADIN1110BCPZ

Caractéristiques de l'ADIN1110BCPZ

• Capacité de négociation automatique
• Prend en charge les applications de sécurité intrinsèque
• Résistances de terminaison externe
• Pins Rx/Tx séparés
• MAC intégré avec interface SPI
• Interface SPI prenant en charge le plein duplex de 10 Mb/s
• Prend en charge l'Alliance ouverte 10BASE-T1x MAC-PHY série
• Interface
• Carte de mémoire MDIO accessible par SPI
• FIFO sur puce: 20kB de réception, 8kB de transmission
• Travail de découpe ou de stockage et d'avancement
• Rx files d'attente de haute et de basse priorité
• Prise en charge de l'horodatage IEEE 1588
• Compteurs de statistiques
• 16 adresses MAC prises en charge pour le filtrage de trames
• Le système est conforme à la norme 10BASE-T1L IEEE® Std 802.3cg-2019TM.
• Prend en charge les niveaux de transmission de 1,0 V pk-pk et 2,4 V pk-pk
• une puissance de sortie supérieure à 100 W;
• Sélection maître/esclave
• Amplitude de transmission
• L'oscillateur cristallin de 25 MHz/entrée d'horloge externe de 25 MHz
• Opération à alimentation unique 1,8 V/3,3 V (dépendante du mode)
• Portée du câble
• 1700 mètres + avec 1,0 V pk-pk
• 1700 mètres + avec 2,4 V pk-pk
• Faible consommation d'électricité
• LED de liaison
• Petit emballage à 40 plombs (6 mm x 6 mm) LFCSP
• Large plage de températures allant de -40°C à +105°C

Applications de la norme ADIN1110BCPZ

• Instruments de terrain
• Automatisation des bâtiments et sécurité incendie
• Automatisation des usines
• Capteurs et actionneurs de bordure
• Surveillance de l'état et connectivité des machines

Diagramme de bloc fonctionnel de l'ADIN1110BCPZ

Configuration des broches de l'ADIN1110BCPZ
