Description de produit d'AFE58JD28ZAV

Le dispositif d'AFE58JD28ZAV est des solutions (AFE) d'entrée haut-intégrées et analogues spécifiquement conçues pour des systèmes d'ultrason où la haute performance, la puissance faible, et la petite taille sont exigées.

Attributs de produit d'AFE58JD28ZAV

Caractéristiques d'AFE58JD28ZAV

• 16-Channel AFE pour des applications d'ultrason : Chaînes optimisées de signal pour des modes de TGC et d'onde entretenue
• Quatre profils programmables de TGC
• Amplificateur à faible bruit (LNA) avec :
• Gain programmable : DB 21 DB, 18, et DB 15
• Amplitude linéaire de signal d'entrée : 0,37 VPP, 0,5 VPP, et 0,71 VPP
• Atténuateur contrôlé par la tension (VCAT) : Chaîne d'atténuation : 0 DBs dB-36
• Amplificateur programmable de gain (PGA) : DB 18 dB-27 dans les étapes du DB 3
• 3rd-Order, Linéaire-phase, filtre passe-bas (LPF) : Fréquence de coupure de 10 mégahertz à 30 mégahertz
• Modes de CDA (Oisif-canal SNR) : 14-Bit, mode 65-MSPS : 75-dBFS/12-Bit, mode 80-MSPS : 72-dBFS
• Optimisé pour le bruit et la puissance : Mode de TGC : 102 mW/Ch à 0,8 nV/√Hz,
• 65-MSPS, 14-Bit a produit
• Mode d'onde entretenue : 63 mW/Ch
• Excellent assortiment de gain de Dispositif-à-dispositif : DB ±0.4 (typique)
• À récupération rapide et cohérente de surcharge
• Chemin de l'onde continue (onde entretenue) avec : Bas bruit rapproché de phase – de 159 dBc/Hz à la compensation de fréquence 1-kHz outre du transporteur 2.5-MHz
• Résolution de phase : λ/16
• Horloges de l'onde entretenue 16x et 8x de soutiens
• suppression 12-dB des 3èmes et 5èmes harmoniques
• Démodulateur de Digital I/Q : Filtre partiel de décimation M = 1 à 63 avec
• Augmentations de 0,25
• Réduction du flux de données après décimation
• Sur-puce RAM With 32 profils préréglés
• LVDS se connectent par interface à l'accélèrent à GBP 1
• interface de 5-Gbps JESD : Canaux de la sous-classe de JESD204B 0, 1, et 2/2, 4, ou 8 par ruelle de JESD

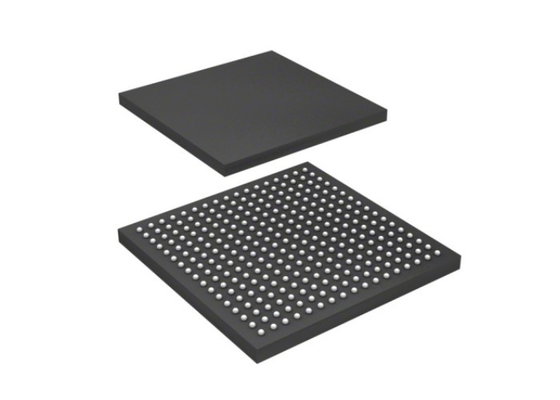

• Petit paquet : 15 millimètres de × 15 millimètre NFBGA-289

Applications d'AFE58JD28ZAV

• Représentation médicale d'ultrason
• Équipement non destructif d'évaluation
• Équipement de représentation de sonar

Schéma fonctionnel simplifié d'AFE58JD28ZAV
