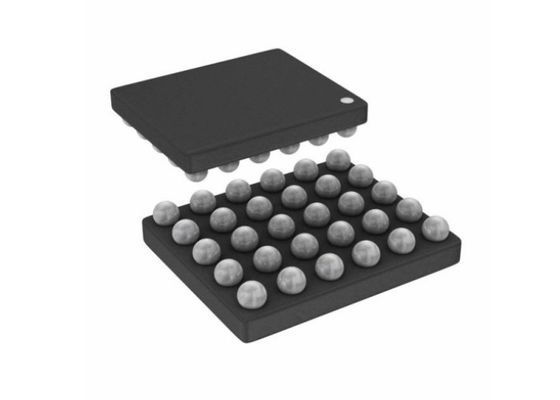

4 la Manche AFE49I30YZR Ultra-petit Front End analogue intégré - AFE 24 30-DSBGA mordu

4 la Manche AFE49I30YZR Ultra-petit Front End analogue intégré - AFE 24 30-DSBGA mordu

Description de produit d'AFE49I30YZR

L'AFE49I30YZR est un analogue d'entrée pour des applications optiques de bio-sensing/PPG et de mesure d'ECG. Le dispositif soutient jusqu'à six diodes électroluminescentes de changement (LED) et jusqu'à quatre photodiodes. Jusqu'à 24 phases de signal peuvent être définies et les signaux de PPG ou d'ECG peuvent être acquis de chaque phase d'une façon synchronisée.

Spécifications d'AFE49I30YZR

Caractéristiques d'AFE49I30YZR

• Acquisition de signal de soutiens de jusqu'à 24 phases
• Attribution flexible de 6 LED, palladium 4 dans chaque phase de PPG
• Acquisition synchronisée de signal de PPG/ECG avec chaque phase configurable comme PPG ou ECG, et à différents débits
• PPG/ECG synchronisé soutient le débit de jusqu'à 1 kilohertz
• le mode réservé ECG soutient le débit jusqu'à 4 de kilohertz
• Chaîne de signal de PPG :
• Système SNR jusqu'à 108-dB au palladium de 16 µA actuel
• À faible intensité pour le fonctionnement continu sur un dispositif portable avec une valeur typique : 15 µA pour une LED, µA 20 pour le récepteur
• Émetteur de PPG :
• Soutient la configuration commune de l'anode LED
• courant programmable à 8 bits de LED avec la gamme réglable de 25 mA à 250 mA
• Mode pour mettre le feu à deux LED parallèlement au contrôle actuel de par-phase indépendante
• Par-phase programmable de période active de LED
• Appui simultané de 6 LED pour SpO2, HRM, ou multi-longueur d'onde HRM
• Récepteur de PPG :
• Soutient 4 entrées temps-multiplexées de photodiode
• 2 récepteurs parallèles pour prélever deux canaux de palladium simultanément
• Soustraction excentrée ambiante individuelle DAC chez chaque TIA Input avec le contrôle à 8 bits et la gamme de par-phase réglables jusqu'à 255-µA
• La LED individuelle a compensé la soustraction DAC à chaque entrée de TIA avec le contrôle de par-phase mordu par 5 et
• gamme 15.5-µA
• De près du rejet ambiant du DB 100 jusqu'à 10 hertz
• Bruit filtrant avec la largeur de bande programmable
• Gain de Transimpedance : kΩ 3,7 à 1 MΩ
• Chaîne de signal d'ECG
• 1-lead ECG avec la sortie de RLD pour la polarisation
• Gain d'INA programmable de 1,6 – 13
• <1>
• Filtre passe-bas intégré de 450 hertz
• C.A., avance- de C.C détecter avec l'interruption actuelle et programmable de Na 3.125-100
• Soutient l'horloge externe et les modes internes d'oscillateur
• Option pour acquérir des données synchronisées avec une horloge principale de système
• Annulation automatique de C.C d'ambiant, LED
• Fifo avec la profondeur de 128 échantillons
• Interface d'I2C
• 2,6-millimètre de × 2,1 millimètre DSBGA, lancement de 0,4 millimètres
• Approvisionnements : Rx : 1,7 V-1.9 V (by-pass de LDO) ; 1,9 V-3.6 V (LDO a permis), Tx : 3 V-5.5 V, E/S : 1.7-3.6 V
• Opération de soutiens avec 2 approvisionnements - 1,8 V, 5 V

Applications d'AFE49I30YZR

• ECG sur un dispositif portable
• PPG synchronisé, ECG pour la tension artérielle basée sur PTTs
• Surveillance taux du coeur optique (HRM) et variabilité de Heartrate (HRV) pour des wearables, hearables
• Mesures oximetry d'impulsion (SpO2)
• Consommation maximum de l'oxygène (VO2 maximum)

Schéma simplifié d'AFE49I30YZR
