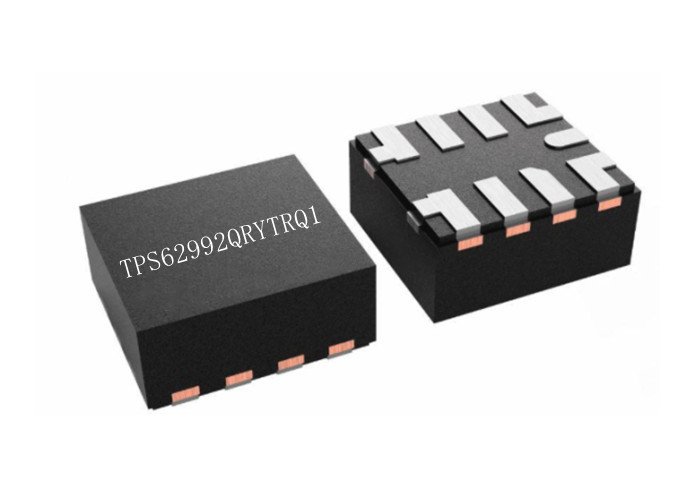

3-V au bas-QI Buck Converter synchrone des véhicules à moteur de 10-V TPS62992QRYTRQ1 2A

3-V au bas-QI Buck Converter synchrone des véhicules à moteur de 10-V TPS62992QRYTRQ1 2A

Description de produit de TPS62992QRYTRQ1
TPS62992QRYTRQ1 est un convertisseur dévolteur synchrone très efficace, petit, et flexible de DC-DC qui est facile à utiliser. Une fréquence de changement sélectionnable de 2,5 mégahertz ou de 1,0 mégahertz permet l'utilisation de petits inducteurs et fournit la réponse passagère rapide. Le dispositif soutient l'exactitude élevée de VOUT du ± 1,5% à travers la température ambiante operasting entière et de la représentation passagère augmentée de charge avec la topologie de DCS-contrôle. Le 3-V large à 10-V a entré la gamme de tension soutient un grand choix d'entrées nominales, comme les rails de l'approvisionnement 9-V, le Li-ion unicellulaire ou de multi-cellule, et les rails 5-V ou 3.3-V.
TPS62992QRYTRQ1 peut automatiquement entrer le mode d'économie d'énergie (si PFM ou PWM automatique est choisi) aux charges légères pour maintenir le rendement élevé. En plus, pour fournir le rendement élevé aux charges très petites, le dispositif a un bas courant tranquille typique du µA 4. AEE, si permis, fournit le rendement élevé à travers VIN, VOUT, et courant de charge. Le dispositif inclut une entrée de MODE/Smart-CONF pour placer le diviseur interne et externe, la fréquence de changement, la décharge de tension de sortie, et l'opération de mode d'économie d'énergie ou obligatoire automatique de PWM.

Spécifications de TPS62992QRYTRQ1

Caractéristiques de TPS62992QRYTRQ1

• AEC-Q100 a qualifié pour des applications des véhicules à moteur :
• Catégorie 1 de la température : – 40°C à +125°C, MERCI
• Classification de HBM ESD de dispositif du niveau 2
• Classification du niveau C4B CDM ESD
• Sécurité-capable fonctionnel
• Documentation disponible pour faciliter la conception fonctionnelle de système de sûreté
• Gamme prolongée de TJ : jusqu'à 165°C
• Topologie de DCS-contrôle de rendement élevé
• LE RDS (DESSUS) : côté élevé de 62 mΩ, bas côté de 22 mΩ
• Transition sans couture de PWM/PFM
• bas QI 4-µA (typique)
• Jusqu'au courant de sortie 2-A continu
• exactitude de tension de sortie de ±1.5% à travers le temp
• Options configurables de tension de sortie :
• 0.6-V au diviseur externe de 5.5-V VFB
• 16 options entre 0,4 V et 5,5 V
• Flexibilité par la goupille de MODE/S-CONF
• fréquence 2.5-MHz ou 1.0-MHz de changement
• PWM forcé ou PFM automatique (mode d'économie d'énergie) avec l'option dynamique de changement de mode
• Aucun condensateur externe d'amorce n'a exigé
• Surintensité et protection de surchauffe
• mode 100% de coefficient d'utilisation
• Précis permettez l'entrée
• Début et cheminement doux réglables
• Puissance-bonne sortie
• Pinout optimisé pour le cheminement à une seule couche
• 2,2 paquet mouillable du millimètre VQFN du × 2,0 de millimètre avec le lancement de 0,5 millimètres

Applications de TPS62992QRYTRQ1

• ADAS
• L'électronique et éclairage de corps
• Info-spectacle et groupe
• Systèmes hybrides, électriques, et de powertrain

Diagramme fonctionnel de TPS62992QRYTRQ1

Schemati simplifié de TPS62992QRYTRQ1

Pin Configurations Of TPS62992QRYTRQ1
